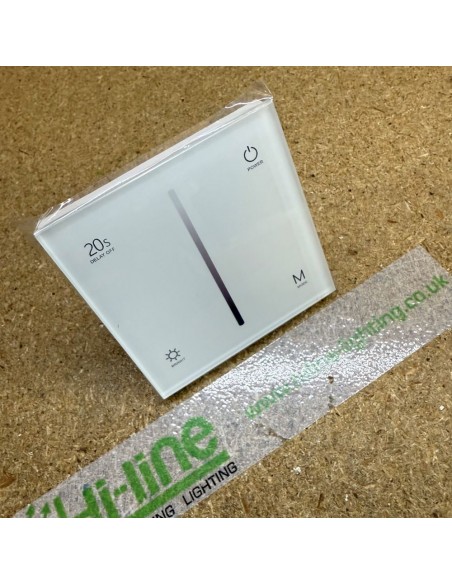

Der T18 Touch-Panel-Dimmer ist ein 0-10V oder 1-10V Dimmer mit weißem Glasrahmen, der eine 240V-Wechselstromversorgung benötigt, um zu funktionieren. Ohne diese Stromzufuhr arbeitet das Gerät nicht, da es das niederspannige 0-10V oder 1-10V Ausgangssignal erzeugt, das für die Steuerung dimmbarer LED-Treiber erforderlich ist.

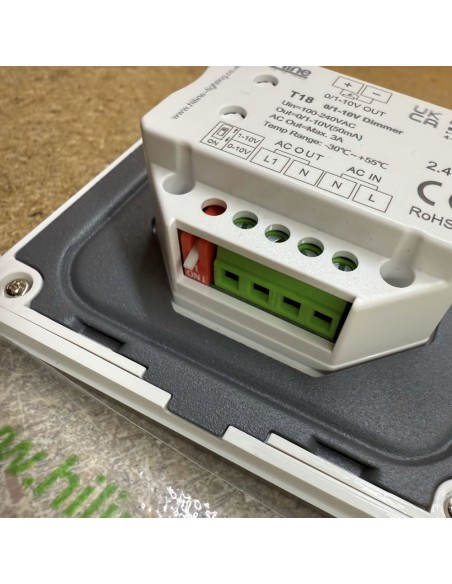

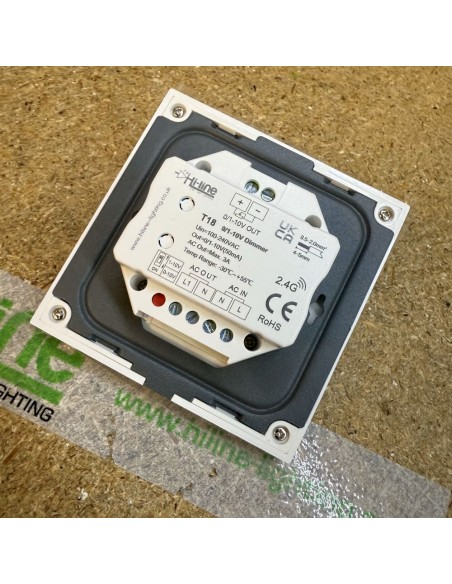

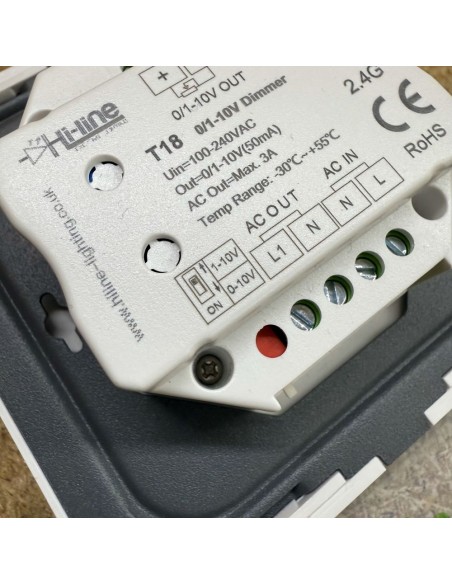

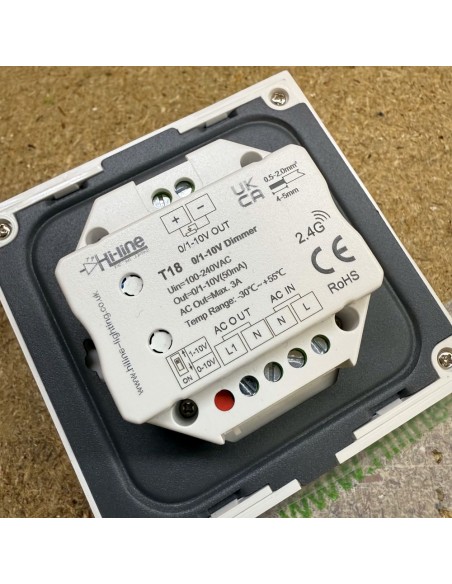

Dieser Dimmer verfügt über einen optionalen 240V AC-Ausgang, der zum Ein- und Ausschalten der Netzstromversorgung eines dimmbaren LED-Treibers verwendet werden kann. Dies ist jedoch nicht erforderlich. Falls der AC-Ausgang genutzt wird, ist sicherzustellen, dass der maximale Einschaltstrom 200A nicht überschreitet.
Zum Beispiel überschreiten 10 LED-Treiber mit je 100W beim Einschalten gemeinsam mit hoher Wahrscheinlichkeit die 200A-Einschaltstromgrenze, wenn sie über den AC-Ausgang dieses Dimmers angeschlossen sind. Ein Überschreiten dieser Grenze kann das Gerät langfristig beschädigen. Daher wird empfohlen, die LED-Treiber direkt mit der Stromquelle zu verbinden und den T18 ausschließlich für die Dimmsteuerung über den 0-10V oder 1-10V Ausgang zu verwenden. Auf diese Weise kann ein einziger T18-Dimmer mehrere LED-Treiber sicher steuern, ohne den maximalen Einschaltstrom zu überschreiten.
Der T18 unterstützt außerdem optional eine RF 2,4GHz-Fernbedienung, die in Einzelzonen- und Mehrzonen-Versionen für komfortables kabelloses Dimmen erhältlich ist. Diese Fernbedienung ist optional und kann im Tab „Zugehörige Produkte“ gefunden werden.
Für detaillierte Verdrahtungshinweise laden Sie das Datenblatt im Tab „Anhänge“ herunter. Alle kompatiblen LED-Treiber, Fernbedienungen und Zubehörteile finden Sie im Tab „Zugehörige Produkte“.
Hauptmerkmale
Sanftes 0/1-10V Dimmen, kompatibel mit dimmbaren LED-Treibern

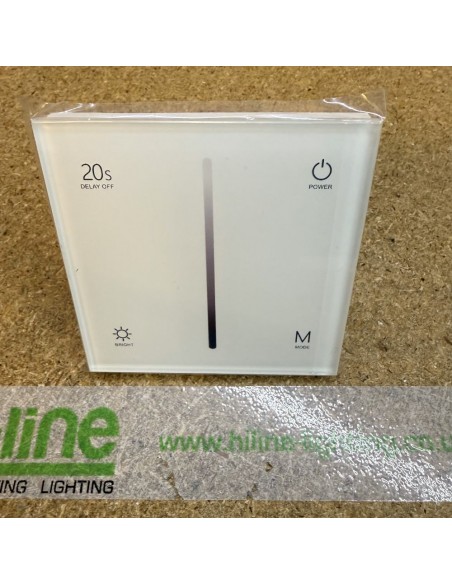

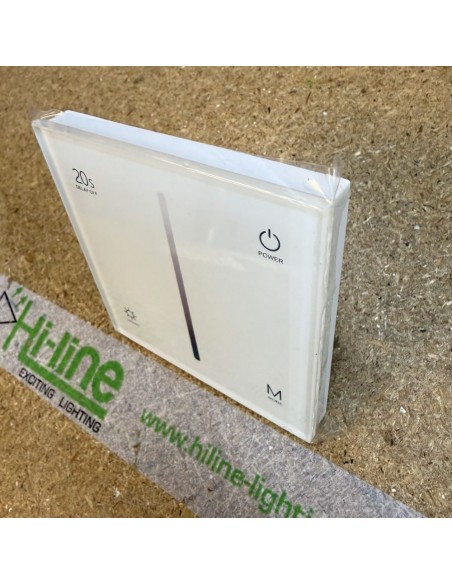

Hochwertiges Glas-Touch-Panel mit LED-Tasten und zentralem Berührungsregler
Unterstützt RF 2,4GHz-Fernbedienungen für kabelloses Dimmen (optional)
Benötigt 240V-Wechselstromversorgung für den Betrieb
Optionaler AC-Ausgang zur Steuerung der Netzstromversorgung, mit 200A Einschaltstromgrenze
Erhältlich mit schwarzem oder weißem Glasrahmen
Passend für Standard-Einbaudosen mit 86 mm
Eingebaute 200A-Überspannungsschutz für mehr Sicherheit
Technische Daten
Eingangsspannung: AC100-240V
Ausgangssignal: 0-10V (50mA)
Maximaler Ausgangsstrom: 3A (AC)
Maximaler Einschaltstrom: 200A
Dimm-Bereich: 0-100% mit 256-Stufen-Feinabstimmung
Steueroptionen: Touch-Panel & RF 2,4GHz-Fernbedienung (optional)
Betriebstemperatur: -30°C bis +55°C
Abmessungen: 86mm x 86mm x 52mm
Schutzklasse: IP20 (nur für Innenräume)
Zertifizierungen: UKCA, CE und weitere relevante Sicherheits- und EMV-Zertifikate
Garantie: 3 Jahre Standard, erweiterbar auf 5 Jahre
Installationshinweise

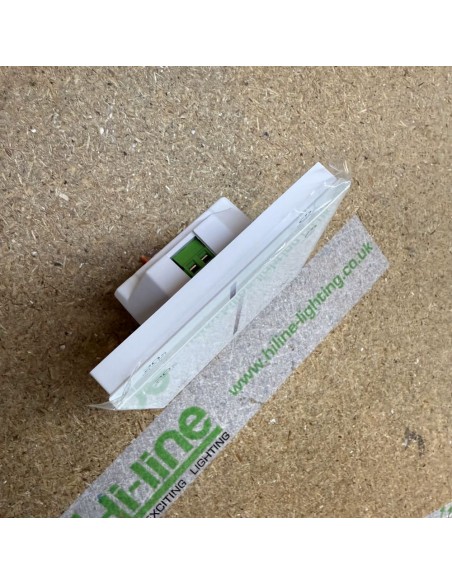

Der T18-Dimmer ist für die einfache Installation in Standard-Einbaudosen mit 86 mm ausgelegt. Um Schäden zu vermeiden, stellen Sie sicher, dass die angeschlossenen LED-Treiber den maximalen Einschaltstrom von 200A nicht überschreiten. Die Anzahl der angeschlossenen LED-Treiber sollte 100 Einheiten nicht überschreiten. Die Installation sollte durch eine qualifizierte Elektrofachkraft erfolgen, um optimale Sicherheit und Leistung zu gewährleisten.
Anwendungsbereiche
Ideal für Wohn- und Gewerbeinstallationen, der T18 Touch-Panel-Dimmer bietet eine komfortable Dimmsteuerung für LED-Streifen, LED-Panels und andere 0/1-10V dimmbare LED-Leuchten.
