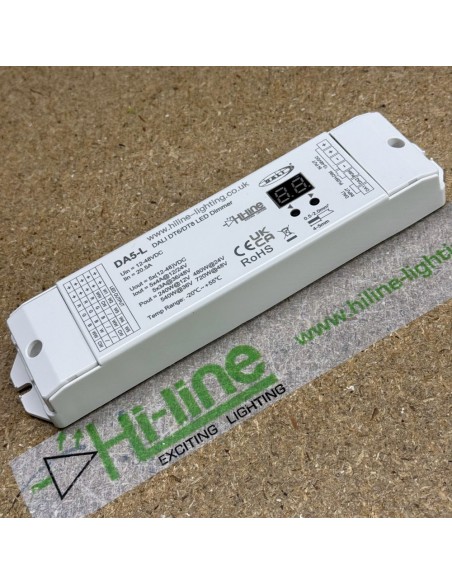

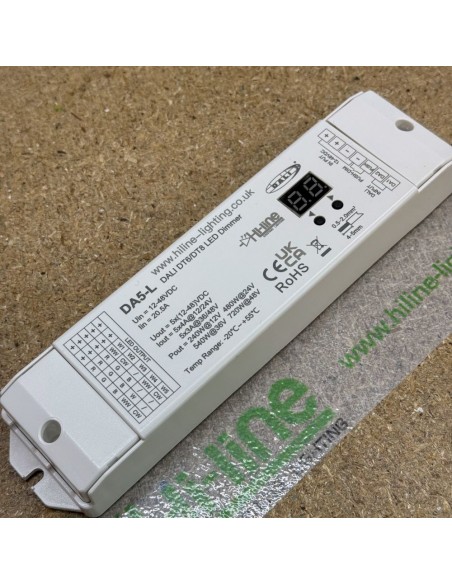

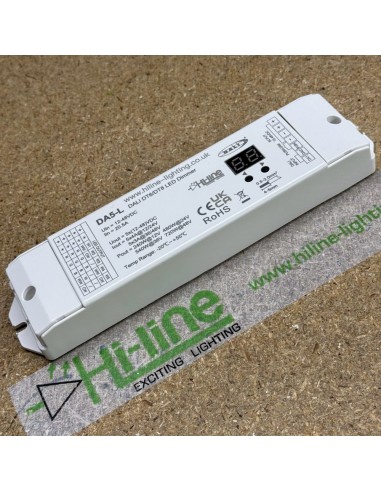

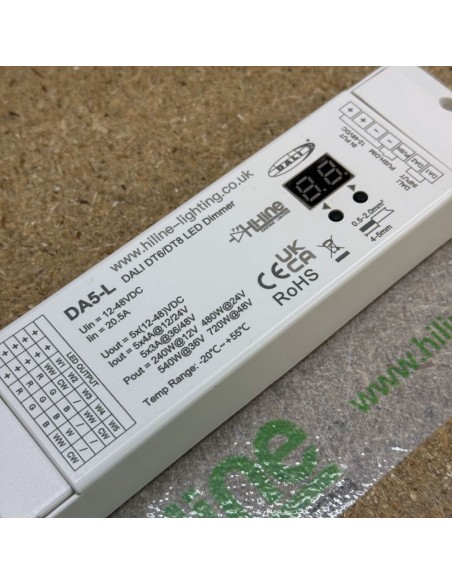

Der DA5-L ist ein fortschrittlicher DALI-2 zertifizierter 5-Kanal-LED-Controller, der eine präzise und flexible Steuerung von LED-Streifen ermöglicht. Ob für einfarbige, tunable white (CCT), RGB-, RGBW- oder RGB-CCT-Anwendungen – dieser Controller bietet die perfekte Lösung für professionelle Beleuchtungsprojekte.
Mit Unterstützung von DT6- und DT8-Protokollen kann der DA5-L entweder als ein einzelner DALI-Kanal für synchronisierte Steuerung oder als bis zu fünf unabhängige Kanäle konfiguriert werden. Das Gerät ist mit PWM-Dimmungstechnologie ausgestattet und gewährleistet ein flimmerfreies und stufenloses Dimmen. Dank der Kompatibilität mit Druckschaltern bietet er auch manuelle Steuerungsoptionen für Helligkeit, Farbtemperatur und RGB-Effekte.

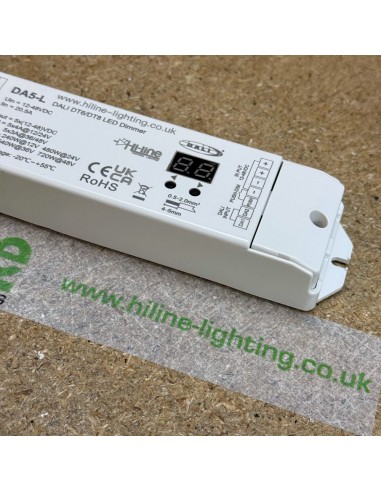

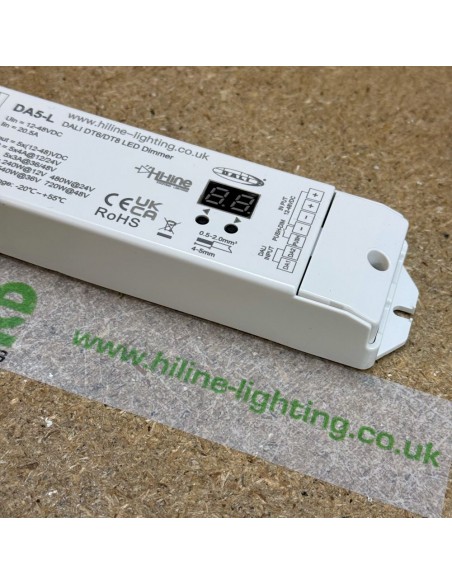

Der Controller verfügt über ein digitales Display, das die manuelle oder automatische Zuweisung von DALI-Adressen ermöglicht und die Konfiguration intuitiv gestaltet.
Hauptmerkmale:
- DALI-2 zertifiziert: Entspricht vollständig den IEC 62386-102, 207 und 209 Standards für nahtlose Systemintegration.
- UKCA und CE zertifiziert: Erfüllt alle Sicherheits- und Qualitätsstandards in Großbritannien und der EU.
- 5-Kanal-Ausgang: Leistung bis zu 240W@12V, 480W@24V, 540W@36V und 720W@48V für zuverlässigen Betrieb.
- Vielfältige Lichttypen: Kompatibel mit einfarbigen, CCT-, RGB-, RGBW- und RGB-CCT-LED-Streifen.
- DT6/DT8-Kompatibilität: Funktioniert als DT6 für die Einzeladresssteuerung einzelner Kanäle oder als DT8 für erweiterte Mehrkanalsteuerung, einschließlich präziser RGBW-Farbmischung (XY-Modus) und tunable White-Anpassung (TC-Modus) für nahtlose Lichteffekte.
- PWM-Frequenz einstellbar: Frequenzen von 1000Hz bis 16.000Hz für optimale Lichtqualität.
- Druckschalterkompatibilität: Unterstützt Ein-/Ausschalten, Dimmen und RGB-/CCT-Anpassungen.
- Digitales Display: Vereinfacht die Konfiguration mit manueller oder automatischer DALI-Adressen-Zuweisung.
- Eingebaute Sicherheitsfunktionen: Schutz vor Überlastung, Kurzschluss und Verpolung mit automatischer Wiederherstellung.
- Kompakte Bauweise: Schlanke Abmessungen (L190mm x B50mm x H27mm) für eine einfache Installation.

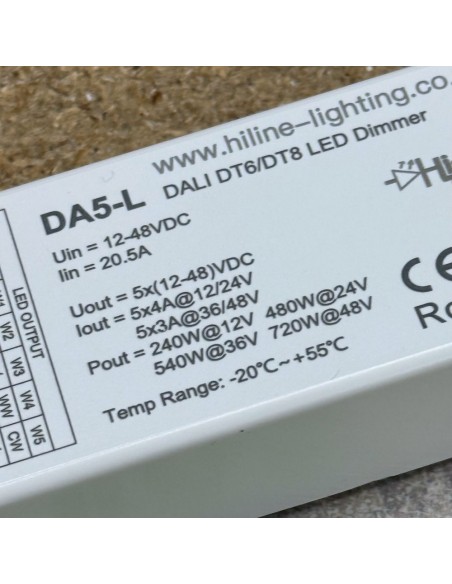

Technische Daten:
- Eingangsspannung: 12-48VDC
- Ausgangsspannung: 5x (12-48)VDC
- Ausgangsstrom: 5x4A@12/24V, 5x3A@36/48V
- Dimm-Bereich: 1-100%
- Dimm-Kurve: Logarithmisch
- Schutzklasse: IP20 (nur für Innenräume geeignet)

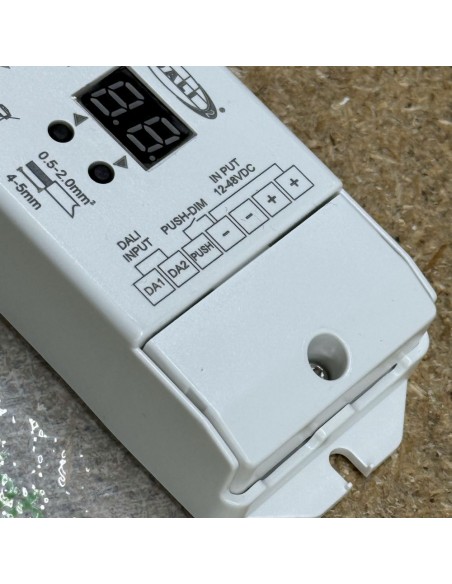

Manuelle Steuerung über Druckschalter:
Der DA5-L ermöglicht einfache manuelle Steuerung mit einem externen Druckschalter:
- Einfarbig-Modus: Helligkeit anpassen oder zwischen voreingestellten Helligkeitsstufen wechseln.
- CCT-Modus: Helligkeit und Farbtemperatur (Warmweiß, Neutralweiß, Kaltweiß) einstellen.
- RGB-, RGBW- und RGB-CCT-Modus: Helligkeit, Farbe und Sättigung anpassen.

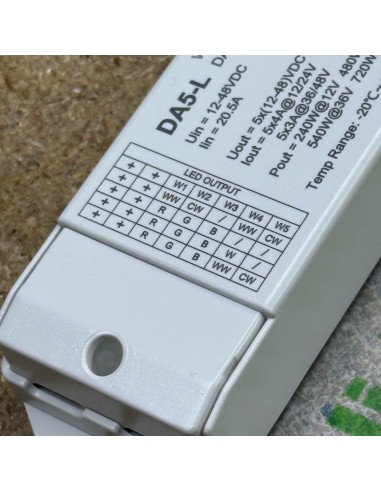

Der HL-DA5-L unterstützt mehrere DALI-2 DT-Modi und ist daher eine vielseitige Wahl für verschiedene LED-Streifentypen:
- Einfarbig (1 Kanal) – Arbeitet im DT6-Modus für einfache Dimmsteuerung.
- Tunable White (CCT, 2 Kanäle) – Nutzt DT8 TC-Modus, um die Farbtemperatur nahtlos zwischen warmweiß und kaltweiß anzupassen.
- RGB (3 Kanäle) – Gesteuert über den DT8 XY-Modus, der eine präzise Farbauswahl mithilfe der CIE 1931 XY-Koordinaten ermöglicht.
- RGBW (4 Kanäle) – Funktioniert ebenfalls im DT8 XY-Modus, wobei RGB und Weiß für eine akkurate Farbwiedergabe kombiniert werden.
- RGB+CCT (5 Kanäle) – Verwendet sowohl den DT8 XY-Modus für die RGBW-Steuerung als auch den DT8 TC-Modus für die Tunable-White-Anpassung, wodurch eine unabhängige Farb- und Weißtemperatursteuerung möglich ist.
Dies gewährleistet eine flexible und fortschrittliche Lichtsteuerung, wodurch der HL-DA5-L für eine Vielzahl von Anwendungen ideal geeignet ist.
Zertifikate und Garantie:
Zertifiziert nach DALI-2, UKCA, CE und RoHS für höchste Sicherheit und Zuverlässigkeit.
