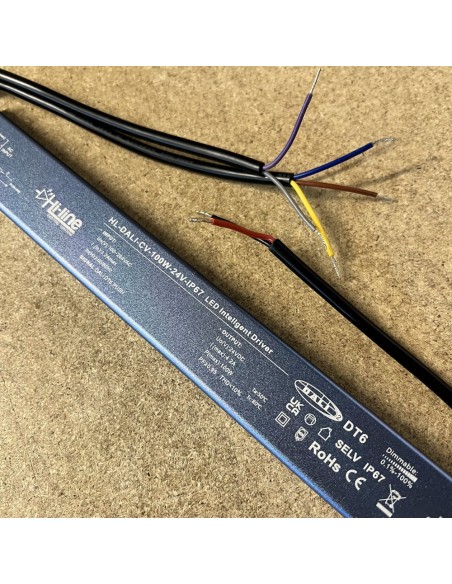

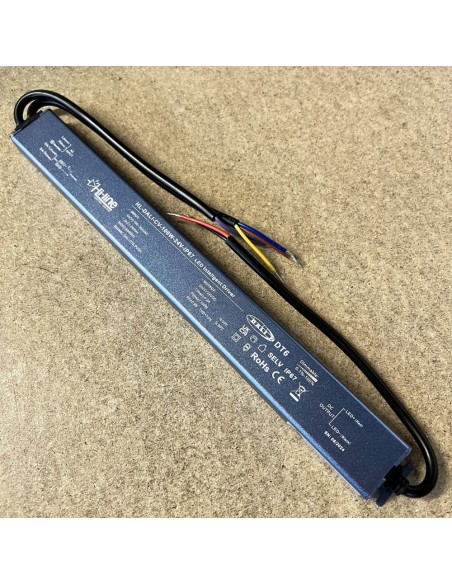

Hi-Line Lighting DT6 LED-Treiber (100W) – Kompakt, Langlebig und Effizient
Wir stellen vor: die Hi-Line Lighting DT6-Serie mit unserem fortschrittlichen 100W DALI LED-Treiber. Dieser Konstantspannungs-Treiber ist auf optimale Leistung ausgelegt und eignet sich hervorragend für eine Vielzahl von Beleuchtungsanwendungen, bei denen Zuverlässigkeit und Effizienz von größter Bedeutung sind.
Hauptmerkmale:
- Konstante Spannungsausgabe: Bietet eine stabile 24V DC-Ausgabe, die für eine gleichmäßige Leistung der angeschlossenen LED-Systeme sorgt.
- IP67-Schutz: Vollständig gegen Staub und Wasserimmersion abgedichtet, wodurch er sowohl für den Innen- als auch den Außenbereich geeignet ist.
- Schlankes Design: Mit einem kompakten Profil (343 x 35 x 18 mm) lässt sich der Treiber auch in engen Räumen leicht installieren und sorgt für eine saubere und effiziente Einrichtung.
- Duale Dimmoptionen: Unterstützt sowohl DALI-2 (DT6) als auch Push DIM Steuerung und bietet Ihnen Flexibilität bei der Lichtsteuerung – ob über fortschrittliche Systeme oder einfache manuelle Dimmung.
- Garantie: 3 Jahre Standard, erweiterbar auf 7 Jahre mit unserer erweiterten Garantieoption.
Push DIM Funktionalität:
Die Push DIM-Funktion ermöglicht die Steuerung über einen Standard-Druckschalter. Ein kurzer Druck schaltet das Licht ein oder aus, während das Halten des Schalters eine stufenlose Dimmung ermöglicht. Das System speichert die letzte Helligkeitseinstellung und kehrt bei erneutem Einschalten des Lichts zu dieser zurück, was für konsistente Lichtverhältnisse sorgt.

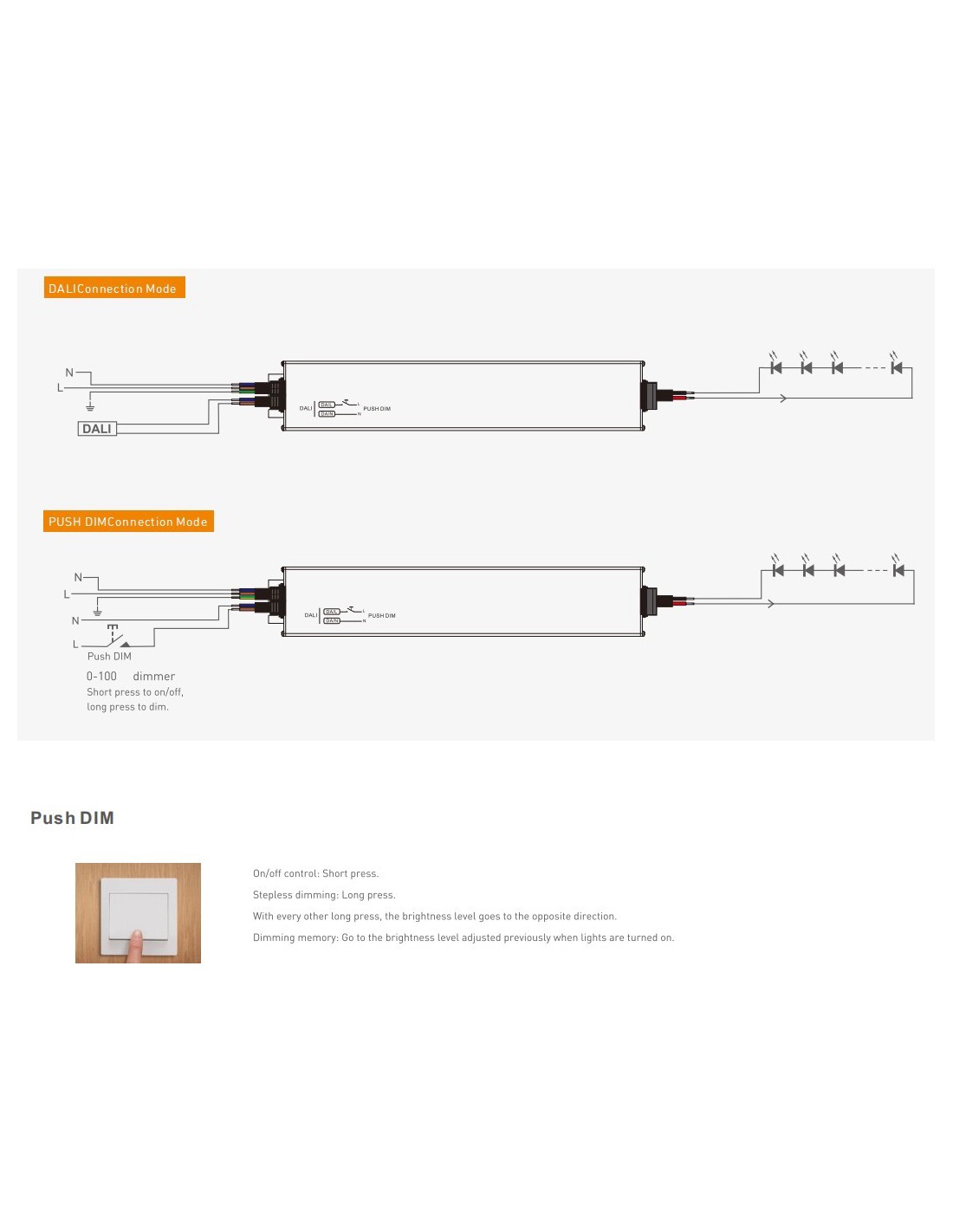

Push DIM Anschlussanleitung:

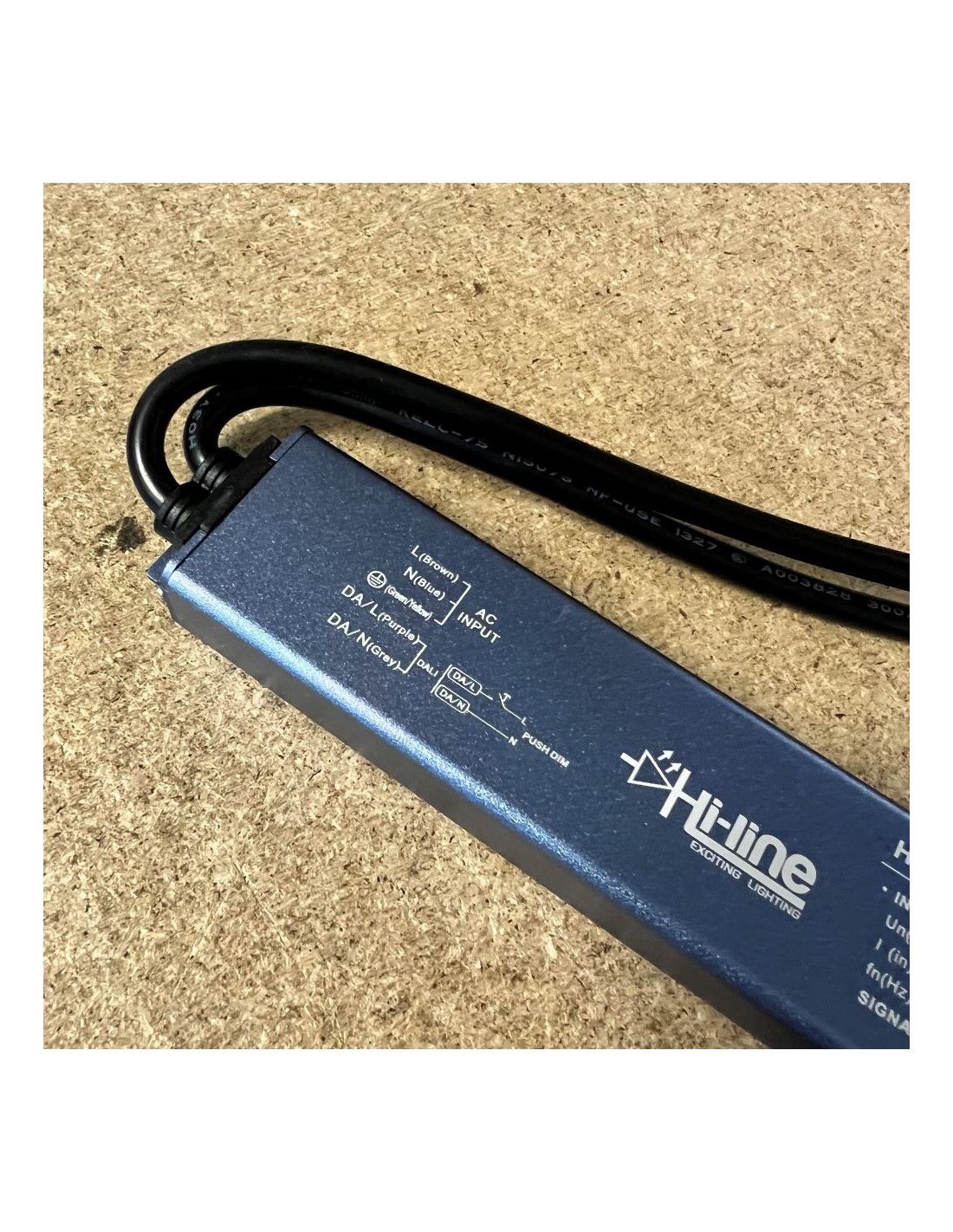

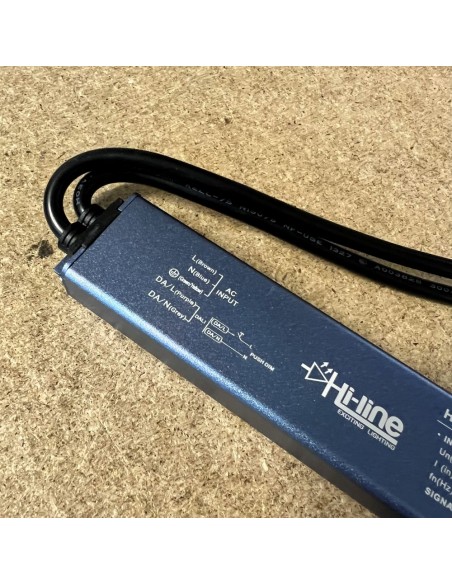

Das Einrichten der Push DIM-Funktion ist einfach. Verbinden Sie die Phasenleitung (L) und den Neutralleiter (N) Ihrer Stromversorgung mit den entsprechenden L- und N-Klemmen am Treiber und stellen Sie sicher, dass der Schutzleiter (Erde) sicher angeschlossen ist.

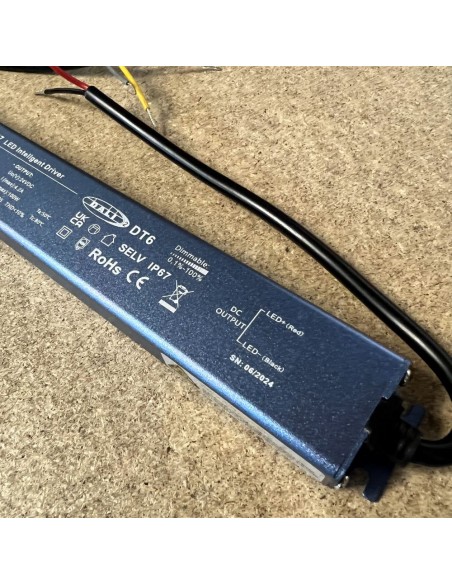

Für DALI- und Push DIM-Eingänge verwenden Sie dieselben Phasen- und Neutralleiter. Verbinden Sie einen Standard-Druckschalter zwischen der Phasenleitung (L) und dem Push DIM-Eingang am Treiber, um die Ein-/Aus- und Dimmfunktionen zu steuern. Schließen Sie abschließend die positiven (+) und negativen (-) Klemmen am Treiber an die entsprechenden Klemmen Ihres LED-Streifens oder der Last an.

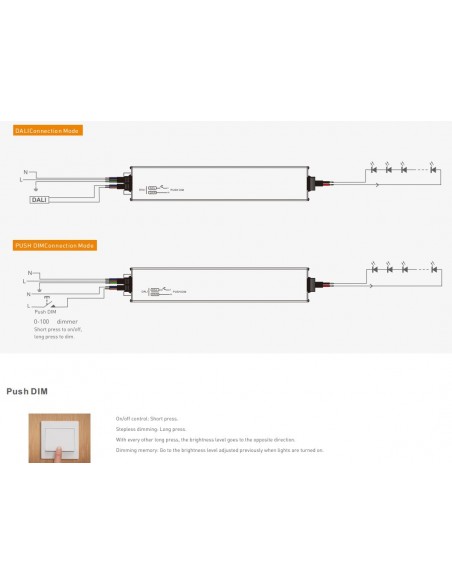

Dieses Setup ist so konzipiert, dass es nahtlos in bestehende Beleuchtungssysteme integriert werden kann und eine einfache Installation ohne komplexe Verkabelung ermöglicht. Siehe das beigefügte Diagramm zur visuellen Unterstützung.

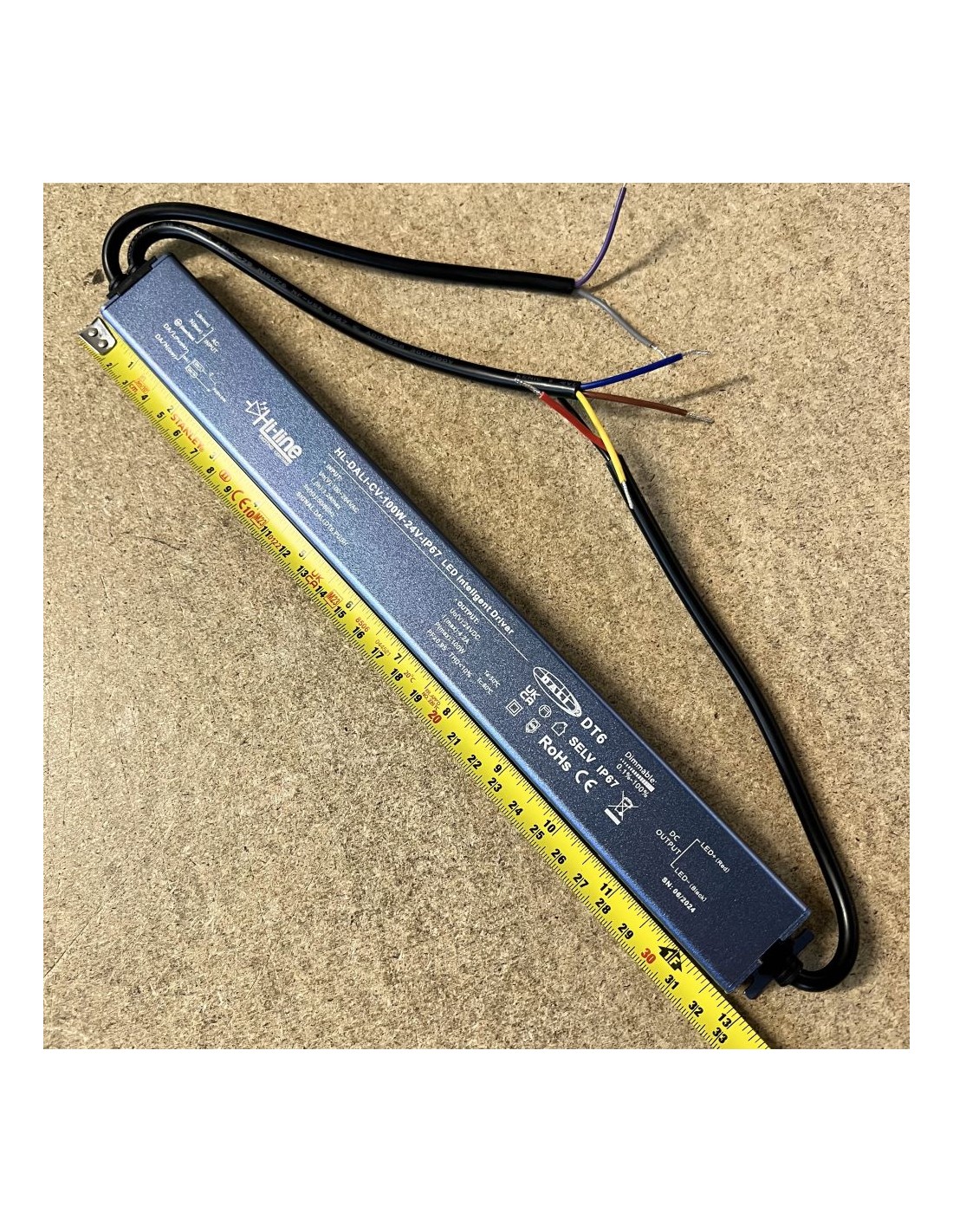

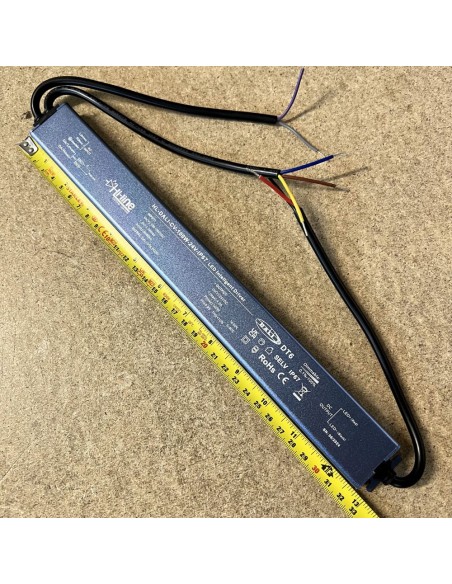

Abmessungen:
- Länge: 343 mm
- Breite: 35 mm
- Höhe: 18 mm
Technische Spezifikationen:
- Eingangsspannung: 100-264V AC
- Ausgangsspannung: 24V DC
- Maximale Leistung: 100W
- Leistungsfaktor: >0,96 bei Volllast
- Gesamtklirrfaktor (THD): ≤10%
- Betriebsfrequenz: 3500Hz für flimmerfreie Leistung
- Schutz: Überlast-, Übertemperatur-, Kurzschluss- und Überspannungsschutz mit automatischer Wiederherstellung
- Überspannungsschutz: 2KV für erhöhte Zuverlässigkeit
- Leckstrom: ≤0,5mA für sicheren Betrieb
Anwendungen:
Der 100W DT6 LED-Treiber ist ideal für Wohn-, Gewerbe- und Industrieanwendungen und eignet sich perfekt für Umgebungen, in denen eine langlebige und zuverlässige Stromversorgung erforderlich ist, wie z.B. in Außenbereichen, bei architektonischer Beleuchtung und Beschilderung.
Hochfrequente PWM-Betriebsweise:
Mit einer Betriebsfrequenz von 3500Hz gewährleistet dieser Treiber eine flimmerfreie Dimmung und entspricht den IEEE 1789-Standards. Dies macht ihn ideal für empfindliche Umgebungen wie Büros, Schulen und Wohnbereiche.
WICHTIGER HINWEIS:
Dieser Treiber sollte von einem qualifizierten Elektriker gemäß den neuesten IEE-Verdrahtungsvorschriften und den entsprechenden Bauvorschriften installiert werden.
