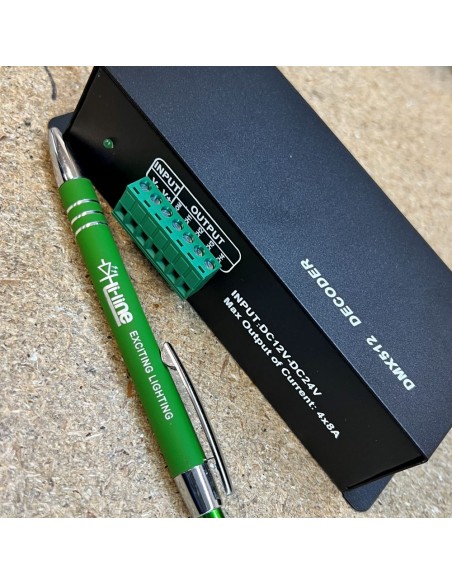

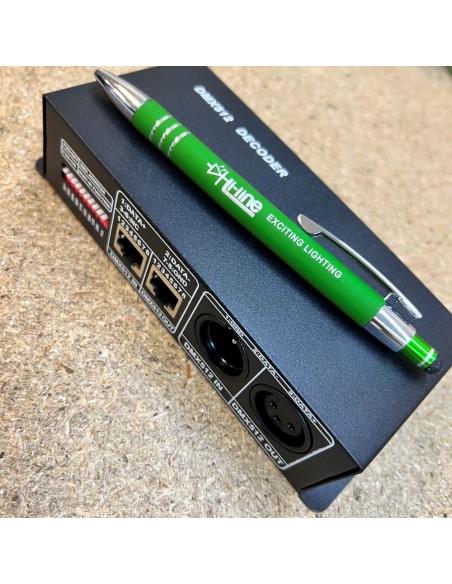

Kostengünstiger DMX512 4CH x 8A LED-Controller für RGBW-Band DC 12V-24V
Der DMX512 4CH x 8A Dekoder-LED-Controller empfängt standardisierte DMX-512-Signale und wandelt sie in PWM-Signale zur effektiven Steuerung von LEDs um. Verbinden Sie diesen kostengünstigen Dekoder mit einer digitalen DMX-Konsole und einem DMX-Modul, um sanfte Dimm- und verschiedene Lichteffekte zu erzielen.
Benutzeranpassung
Hochwertiger DMX512-Dekoder mit 4 Kanälen x 8A Ausgang pro Kanal, perfekt für die Steuerung von RGBW-LED-Bändern. Ideal für Standardbeleuchtungsanwendungen, bietet Zuverlässigkeit und Benutzerfreundlichkeit. Für höhere Anforderungen, siehe unseren 5-Kanal 16-Bit DMX512-Controller.
Hauptmerkmale:
Typ: DMX-Dekoder
Spannung: DC 12 - 24V
Strom: 4 Kanäle x 8A (maximal pro Kanal, die Gesamtstromstärke aller Kanäle darf 12A nicht überschreiten)
Leistung: Bis zu 192W pro Kanal bei 24V, maximal 288W für alle 4 Kanäle kombiniert bei 24V. Bei 12V kann jeder Kanal bis zu 96W tragen, maximal 144W für alle 4 Kanäle kombiniert.
Ausgabe-Graustufen: 256
Verbindungsmodus: Gemeinsame Anode
Betriebstemperatur: -20°C bis 60°C
Material: Metall
Artikelgewicht: 352g
Artikelgröße: 16,5 x 7 x 4 cm / 6,49 x 2,75 x 1,57 Zoll (L x B x H)
Garantie: 3 Jahre (bei Einhaltung der Ladeanweisungen)
Verwendungsrichtlinien:
Während jeder Kanal bis zu 8A einzeln unterstützen kann, darf die Gesamtstromstärke aller vier Kanäle zusammen 12A nicht überschreiten.
Bei 24V kann jeder Kanal bis zu 192W tragen, die Gesamtleistung sollte jedoch 288W nicht überschreiten.
Bei 12V kann jeder Kanal bis zu 96W tragen, die Gesamtleistung sollte jedoch 144W nicht überschreiten.
Es wird empfohlen, 20% unter der maximalen Stromstärke zu bleiben, um Langlebigkeit und Stabilität zu gewährleisten.
Sorgen Sie für ausreichende Belüftung bei höheren Strömen, um Überhitzung zu vermeiden.
Wenn die maximale Stromstärke von 12A erreicht wird, stellen Sie sicher, dass Ihre gemeinsame Anode (+) direkt vom Netzteil zur Last und parallel über den Controller verbunden ist. Denken Sie daran, dass die 12A gemeinsame Anode durch ein Kabel gehen, im Gegensatz zu den vier negativen Kabeln der Kanäle 1 bis 4, die den gesamten Strom aufteilen.

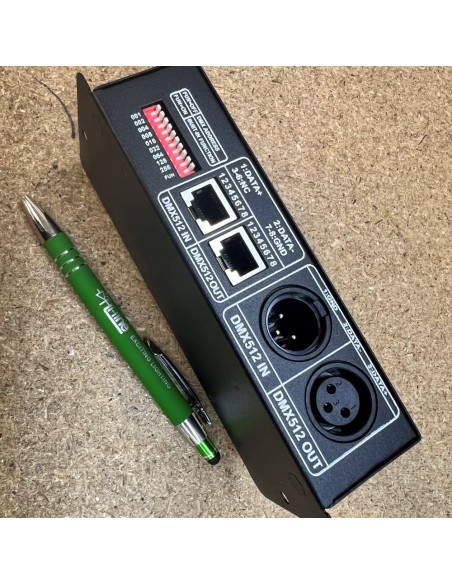

DIP-Schalter-Einstellungen:
-
DMX-Adresscode-Einstellungen: Jeder DMX-Controller belegt 4 DMX-Adressen. Die DIP-Schalter 1-9 werden zur Einstellung der DMX-Startadresse verwendet. Diese Schalter repräsentieren einen Binärwert:
- Schalter 1 = 1
- Schalter 2 = 2
- Schalter 3 = 4
- Schalter 4 = 8
- Schalter 5 = 16
- Schalter 6 = 32
- Schalter 7 = 64
- Schalter 8 = 128
- Schalter 9 = 256
Kombinieren Sie diese Werte, um die gewünschte DMX-Adresse einzustellen. Zum Beispiel, um die DMX-Adresse auf 37 zu setzen:
- Schalten Sie die Schalter 1 (Wert 1), 3 (Wert 4) und 6 (Wert 32) ein. Die Summe dieser Werte ergibt 37 (1+4+32).
-
Funktionsanweisungen:
- Schalter 10 (beschriftet als "Fun"):
AUS: Standard-DMX-Modus.
AN: Aktiviert eine integrierte Funktion. Das DMX-Signal kann empfangen werden, wenn "Fun" auf AUS gestellt ist.
-
Farb- und Effekt-Einstellungen:
- Die Schalter 1-9 können auch zur Auswahl vordefinierter Farben und Effekte verwendet werden:
Schalter 1 = Rot
Schalter 2 = Grün
Schalter 3 = Blau
Schalter 4 = Gelb
Schalter 5 = Lila
Schalter 6 = Cyan
Schalter 7 = Weiß
Schalter 8 = Sieben-Farben-Schalteffekt (8 Stufen Geschwindigkeit)
Schalter 9 = Sieben-Farben-Gradientenwechsel (8 Stufen Geschwindigkeit)
-
Geschwindigkeit der Schalt- und Gradientenwechsel-Effekte:
- Verwenden Sie die Schalter 1-7, um die Geschwindigkeit der Schalt- und Gradientenwechsel-Effekte einzustellen:
Schalter 1 = 1 Schritt
Schalter 2 = 2 Schritte
Schalter 3 = 3 Schritte
Schalter 4 = 4 Schritte
Schalter 5 = 5 Schritte
Schalter 6 = 6 Schritte
Schalter 7 = 7 Schritte (höchste Geschwindigkeit)
Beispiel:
Um die DMX-Adresse auf 37 und einen Sieben-Farben-Schalteffekt mit Geschwindigkeit 3 einzustellen:
Schalten Sie die Schalter 1, 3 und 6 ein (Adresse 37).
Schalten Sie die Schalter 8 und 3 ein.
Hinweis:
Stellen Sie sicher, dass der Strom ausgeschaltet ist, während Sie die DIP-Schalter einstellen. Schalten Sie nach der Einstellung der Schalter den Controller ein, um die neuen Einstellungen zu übernehmen.
Lieferumfang:
1 x DMX512 Dekoder-Set
Wichtiger Hinweis: Bitte beachten Sie, dass die PWM-Modulationsfrequenz nicht hoch genug für hochauflösende Kamerastudios ist. Dieses Produkt eignet sich am besten für Standardbeleuchtungsanwendungen.
Für hochspezifizierte DMX-Controller, die für professionelle und Studioanwendungen geeignet sind, sehen Sie sich unseren 5-Kanal 16-Bit DMX512 Dekoder-Controller an.
Ob Sie ein einfaches Beleuchtungsprojekt einrichten oder Ihre Wohnbeleuchtung verbessern, dieser DMX512 Dekoder bietet die Funktionalität und Qualität, die Sie zu einem erschwinglichen Preis benötigen.
