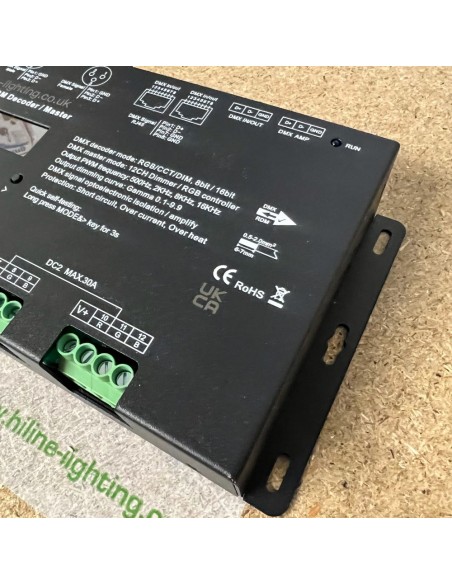

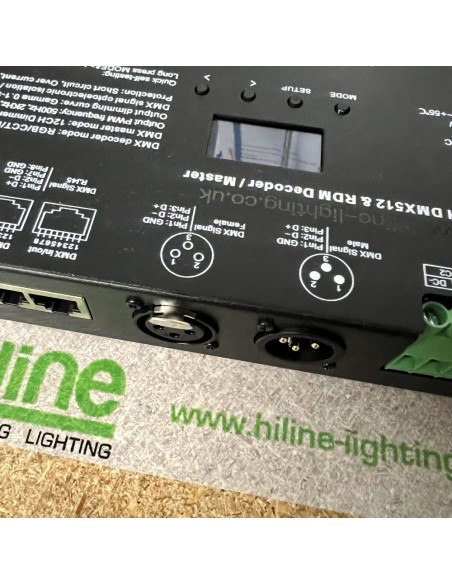

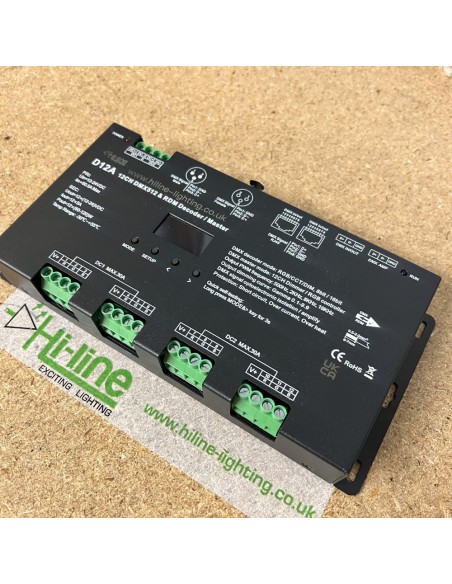

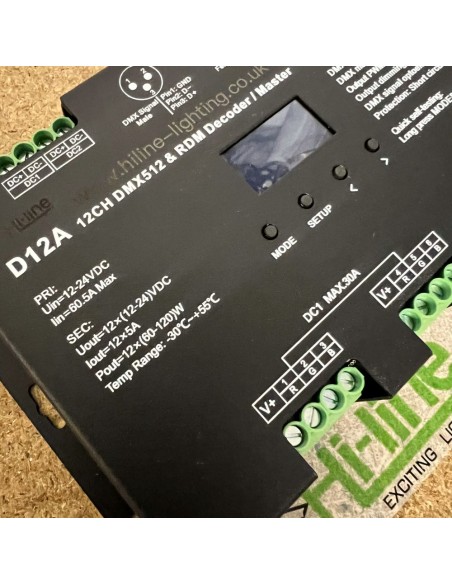

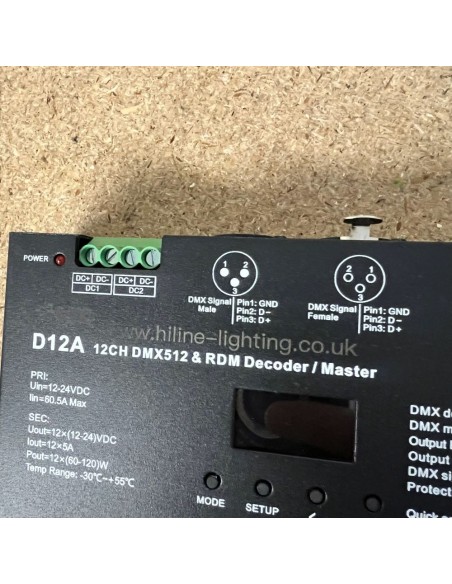

Der 12-Kanal DMX Controller D12A ist ein hochleistungsfähiger Konstantspannungs-Decoder für DMX512-Systeme mit 12 unabhängigen Kanälen, die jeweils bis zu 5A unterstützen. Dieser Controller ist ideal für die Steuerung von RGB-, RGBW- oder einfarbigen LED-Systemen. Bei maximaler Auslastung können bis zu 1440W Gesamtleistung verarbeitet werden.

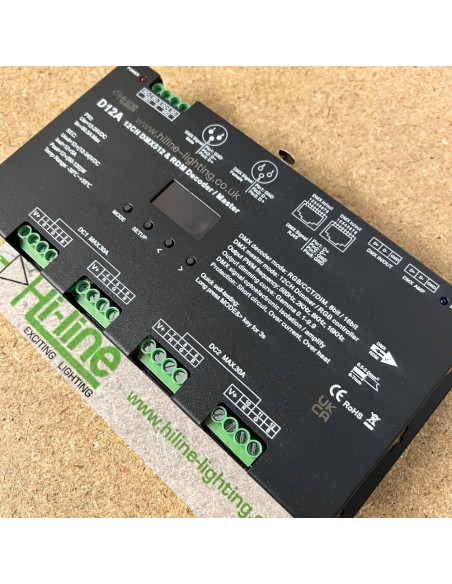

Mit der integrierten RDM-Funktion (Remote Device Management) lassen sich Einstellungen wie DMX-Adressen und Dimmkurven bequem aus der Ferne konfigurieren. Ein OLED-Display ermöglicht eine einfache Bedienung und schnelle Einrichtung vor Ort. Der Controller bietet zudem Kurzschluss-, Überlast- und Überhitzungsschutz.
Wichtige Merkmale:

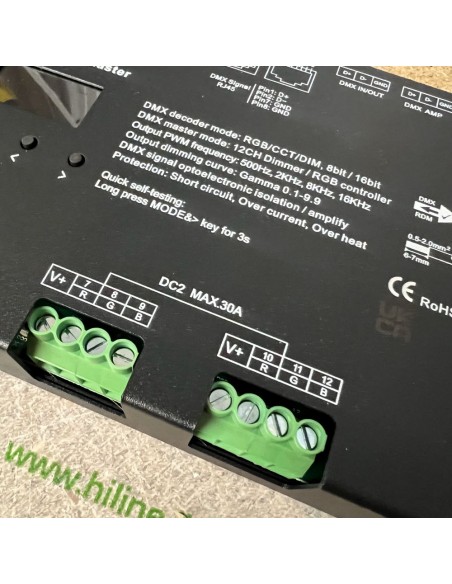

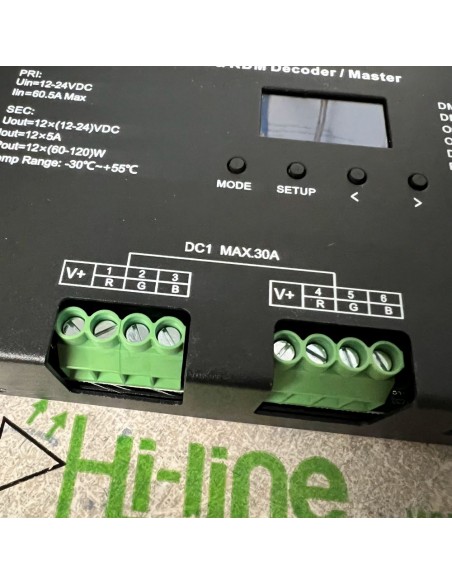

- 12-Kanal Konstantspannungs-Ausgang: Max. 5A pro Kanal (bis zu 60-120W pro Kanal)
- Gesamtleistung: Bis zu 1440W (12 x 120W)

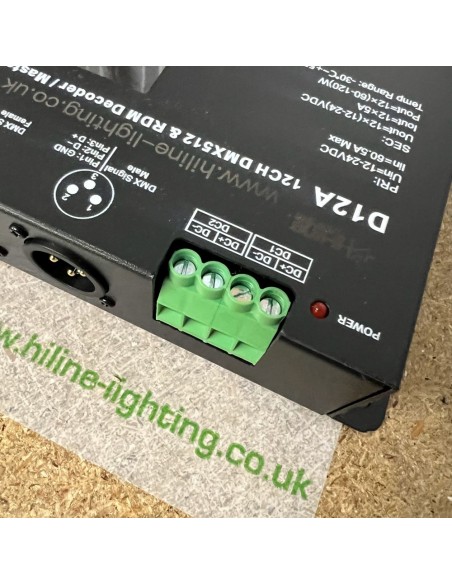

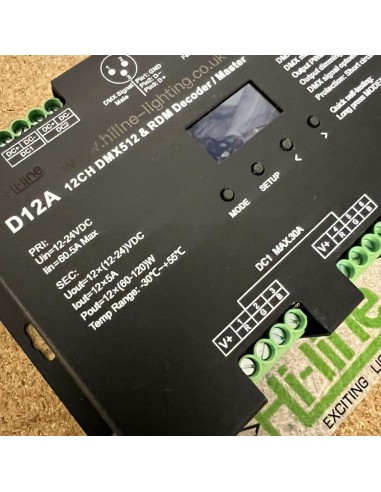

- Eingangsspannung: 12-24V DC

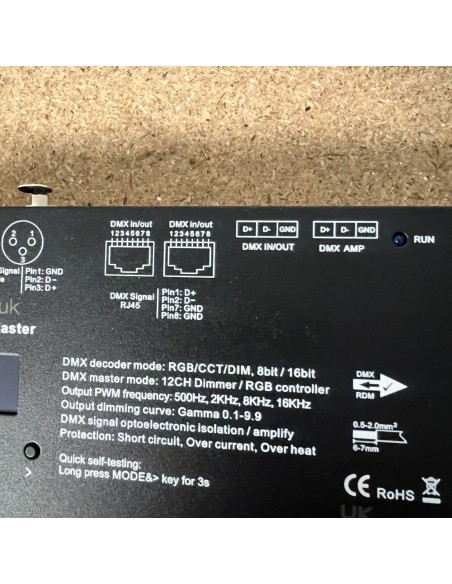

- PWM-Frequenz: Wählbar zwischen 500Hz, 2KHz, 8KHz und 16KHz
- Dimmauflösung: Wählbar zwischen 8-Bit (256 Stufen) oder 16-Bit (65536 Stufen)
- Gamma-Korrektur: Einstellbarer Gamma-Wert (0,1 bis 9,9)
- DMX-Modi: Unterstützt DIM (ein Kanal), CCT (zwei Kanäle) und RGB-Modi
- RGB-Programme: 10 integrierte Programme mit einstellbarer Geschwindigkeit und Helligkeit

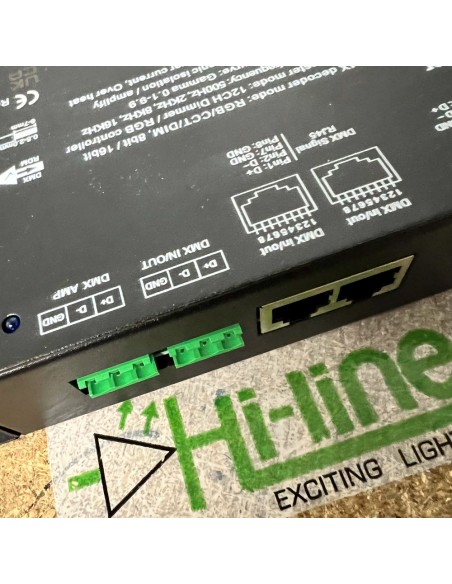

- Signal-Isolation: Optoelektronische Isolation für stabile Signalübertragung
- Schutzfunktionen: Automatische Wiederherstellung nach Überhitzung, Überlastung oder Kurzschluss
- Selbsttest-Funktion: Schnelle Systemdiagnose über das OLED-Display
Installationshinweise:
- Maximale Last vermeiden: Obwohl der Controller bis zu 60A verarbeiten kann, wird empfohlen, ihn nicht bis zur maximalen Kapazität zu belasten, um die Lebensdauer zu optimieren.
- Belastung verteilen: Für größere Installationen empfehlen wir die Verwendung mehrerer Controller, um die Last gleichmäßig zu verteilen und Überhitzung zu vermeiden.
- Belüftung ist entscheidend: Stellen Sie sicher, dass der Controller gut belüftet ist, insbesondere bei hohen Strömen, um eine Überhitzung zu verhindern.
- Eingangsspannung: 12-24V DC; stellen Sie sicher, dass Ihr Netzteil für die Gesamtlast ausgelegt ist.
Für detaillierte Verdrahtungsdiagramme und Installationshinweise laden Sie bitte das Datenblatt des D12A DMX Controllers im Abschnitt 'Anhänge' herunter. Installationen sollten von qualifizierten Fachleuten gemäß den örtlichen Vorschriften durchgeführt werden.
