1 Zonen DMX Funk K-4 RGBW - RGB LED Einbau controller (weiß)

1-Kanal RGBW DMX Funk K-4 512 LED-Steuerpult mit einer Berührungsempfindlichen Glasschnittstelle für die Wandmontage

Dies ist ein DMX 512 RGBW LED-Steuerpult (Controller) welches, in Kombination mit einem DMX-512-Decodermodul, mit jedem RGBW-LED-Streifen oder einem anderen Konstantspannungs-LED-Produkt operieren kann. In unserem Programm bieten wir zwei verschiedene DMX Decoder, DIN-Schiene (nicht wasserdicht) und eine wasserdichte Version für Außenanlagen.

Der LED-Streifen kann nicht direkt durch das DMX-Steuerpult (Controller) angetrieben werden, da am Ausgang des Steuerpults das DMX-Standardsignalsignal erscheint. Dieses Signal muss in der Folge über einen DMX-Decoder decodiert werden. Je nach Länge des verwendeten RGBW-LED-Streifens können/müssen ein oder mehrere RGBW-DMX-Decoder verwendet werden.

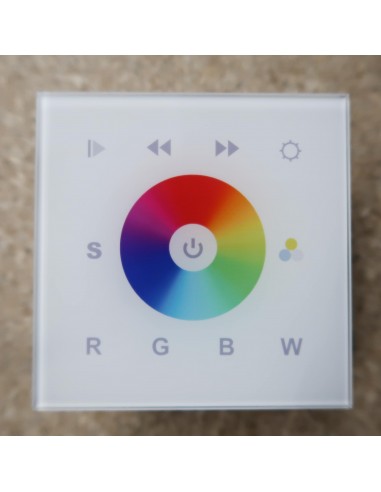

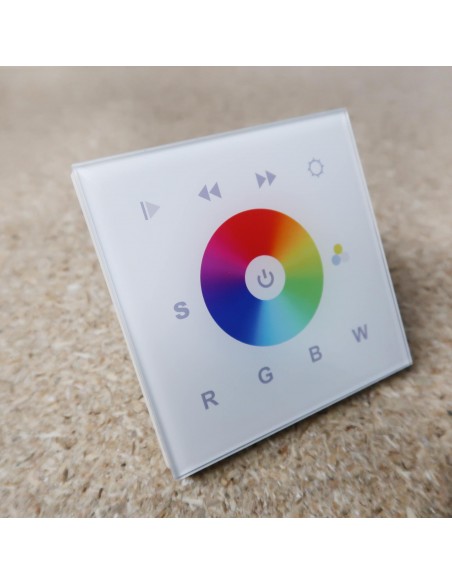

Die Bedienungsoberfläche besteht aus einen Berührungsempfindlichen Glasschnittstelle die mit einen Regenbogen Farbenring ausgestattet ist und kann in einer Standard-UK-Back-Box montiert werden. Die Abmessungen des Steuerpults sind 86x86mm und die Tiefe beträgt 29,1mm.

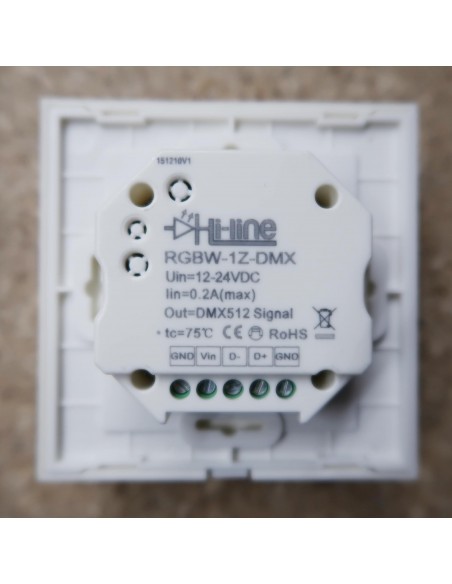

Das Steuerpult muss mit einer 12-24V DC Spannung aus einem getaktetem Schaltnetzteil (LED-Treiber) angetrieben werden. Sein Stromverbrauch ist vernachlässigbar (weniger als 5W), da der Ausgang dieses Steuerpults (Controllers) in einem reinen DMX512-Signal besteht, an dem keine wirkliche Last anhängt. Die hierzu nötige Stromversorgung kann an der gleichen Quelle angeschlossen werden, die den LED-Streifen-Decoder mit 24V-Gleichstrom beliefert. Alternativ kann auch ein separater LED-Treiber 12V oder 24V verwendet werden.

Im Fall der Verwendung von mehr als einem DMX-Decoder wird der Ausgang des Steuerpults in einer Daisy-Chain (Serien Schaltung) verkabelt. Denken Sie daran, dass es sich hierbei um einen 1-Kanal DMX-Signal-Controller handelt und dass “ alle Decoder “ auf dem gleichen DMX-Startkanal (der 001 ist) abgestimmt werden müssen.

Für weitere Details können Sie das Benutzerhandbuch, am Ende dieser Seite herunterladen.
