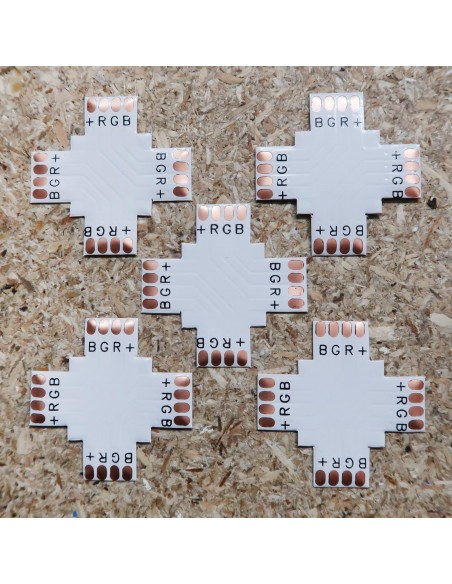

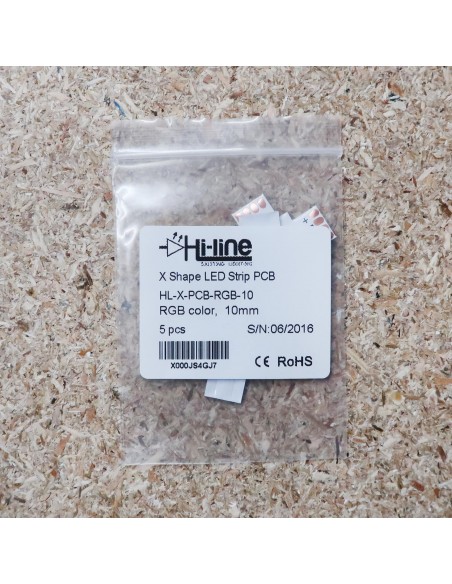

4poliges-Lötfreies Kreuzförmiges PCB Verbindungsstück für 10mm RGB LED-Streifen (5er Packung)

4poliges-Lötfreies Kreuzförmiges PCB Verbindungsstück für 10mm RGB LED-Streifen (5er Packung)

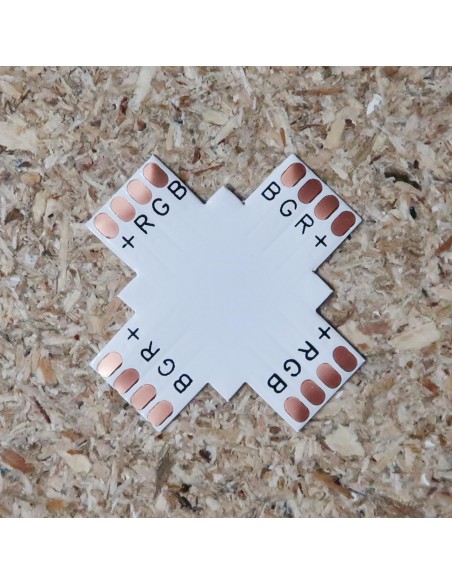

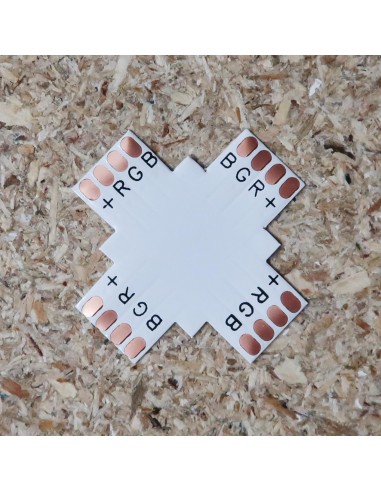

Dieses Kreuzförmige, Lötfreie, PCB Verbindungsstück kann, in Kombination mit der „ 4polige-Lötfreie Stromanschlussklemme für 10mm RGB LED-Streifen ” (wird separat verkauft), dazu benutzt werden um 10mm breite, RGB LED-Streifen, in einer Kreuzförmigen Konstellation, Lötfrei miteinander zu verknüpfen.

Stellen Sie sicher dass die Anschluss-Clips der Klemme mit den Kupferkontakten (des LED-Streifens und des Kreuzförmigen PCB Verbindungsstücks) richtig ausgerichtet und die Polarität beibehalten worden ist. Sollte sich in der Nähe der Kupferanschlusskontakte, des Streifens, ein LED-Chip befinden, könnte es sich ergäben dass die Abdeckung der Verbindungsklemme nicht in der Lage ist richtig zugeklappt werden zu können. In einem solchen Fall versuchen Sie das andere Ende des Streifens zu benutzen- wobei der Streifen umgekehrt installiert werden muss damit die Polarität beibehalten wird.

Bei Harzbeschichtete LED-Streifen (z.B IP67 LED-Streifen) muss zuvor die Isolierende Harzschicht, an den Anschlussstellen, sorgfältig entfernt werden. In manchen Fällen könnte es erforderlich sein den Streifen etwas nach vorn oder nach hinten zu verschieben damit die Steckerkontakte richtig ausgerichtet werden. Vor dem abschließen der Abdeckung der Verbindungsklemme vergewissern Sie sich dass der Streifen (als auch das Kreuzförmigen Verbindungsstück), von den Anschluss-Clips der Klemme, richtig gehalten wird.

Damit der IP Schutzwert beibehalten wird kann über die Verbindungsklemme (und dem Kreuzförmigen Verbindungsstück) ein Schrumpfschlauch angepasst werden.

Empfehlung: Wir empfehlen ihnen diese Verbindungskombination für RGB LED-Streifen bis zu einer Gesamtlänge von höchstens 5m zu benutzen. Für längere Streifen sollten die Verbindungen angelötet werden.
