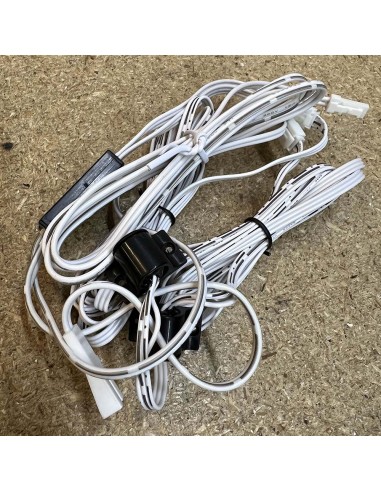

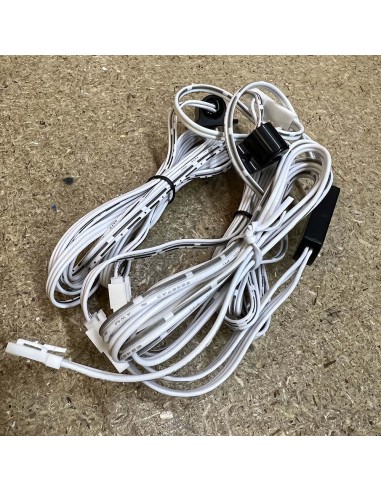

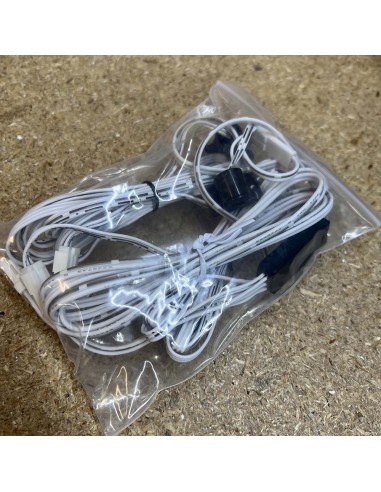

Doppeltür-Infrarotsensor für LED-Treiber

Doppeltür-IR-Sensor für LED-Treiber – Berührungslose Steuerung von LED-Streifen

Dieser Doppeltür-IR-Sensor ermöglicht die automatische Steuerung von LED-Streifen beim Öffnen und Schließen von Schranktüren. Ideal für Doppeltür-Kleiderschränke, Schränke und begehbare Ankleidezimmer, bietet er eine praktische, energieeffiziente Lösung mit modernem Design.

Der Sensor unterstützt 12V oder 24V Betrieb, mit einer maximalen Ausgangsleistung von 60W bei 12V und 100W bei 24V. Er ist mit allen 24V nicht dimmbaren LED-Treibern kompatibel. Während er für die Plug-and-Play-Nutzung mit Schrank-LED-Treibern entwickelt wurde, kann er auch mit herkömmlichen nicht dimmbaren LED-Treibern verwendet werden. Die Gesamtleistung der angeschlossenen LED-Streifen darf die maximale Nennleistung des Sensors nicht überschreiten.

Anschluss des Sensors

1. Anschluss an einen Schrank-LED-Treiber:

Der Sensoreingangsstecker wird direkt an einen der Ausgänge des Schrank-LED-Treibers angeschlossen.

2. Anschluss an einen herkömmlichen nicht dimmbaren LED-Treiber:

Der Sensoreingangsstecker muss abgeschnitten und die Kabel müssen manuell an die Ausgangsklemmen des LED-Treibers angeschlossen werden. Alternativ kann ein Steckeradapter wie das HL-CB1M 1m Kabel & Stecker-Set verwendet werden, um eine schnelle und saubere Verbindung zu ermöglichen.

Anschluss des Sensors an den LED-Streifen

Der Sensorausgang verfügt über einen vorinstallierten Stecker, der nicht direkt mit LED-Streifen verbunden werden kann. Um die Verbindung herzustellen:

• Verwenden Sie einen Steckeradapter wie das HL-CB1M 1m Kabel & Stecker-Set, um das Schneiden von Kabeln zu vermeiden.
• Alternativ kann der Stecker abgeschnitten und die Verbindung manuell hergestellt werden.

Installationshinweise

Dieser Sensor ermöglicht eine Plug-and-Play-Installation mit Schrank-LED-Treibern sowie eine manuelle Verkabelung oder die Nutzung eines Steckadapters für herkömmliche LED-Treiber. Er wird mit einem 2m langen Kabel geliefert, das eine flexible Installation ermöglicht. Das eingebaute Erkennungssystem passt die Beleuchtung sofort an die Türbewegung an und schaltet die entsprechenden Ausgänge aus, wenn die Türen geschlossen sind, um eine energieeffiziente Nutzung zu gewährleisten.

Um alle kompatiblen Schrank-LED-Treiber und Zubehörteile zu finden, besuchen Sie den Zubehör-Tab auf dieser Produktseite. Bei Verwendung eines herkömmlichen nicht dimmbaren LED-Treibers sollte der Stecker entweder abgeschnitten oder der HL-CB1M Steckeradapter für eine schnelle Verbindung genutzt werden. Stellen Sie sicher, dass die Gesamtleistung der angeschlossenen LED-Streifen die Nennleistung des Sensors nicht überschreitet.
