Verbesserter Verbinder für COB RGB+Weiß LED-Streifen: Präzision, Kompatibilität und Sicherheit im Detail
Produktübersicht:
Optimieren Sie Ihre LED-Installationen mit unserem speziell entwickelten Verbinder für 12mm breite COB RGB plus weiß einstellbare LED-Streifen. Dieser Verbinder ist so konzipiert, dass er nahtlos mit Hi-Line Produkten integriert werden kann, um hohe Kompatibilität und Leistung zu gewährleisten.
Technische Spezifikationen:

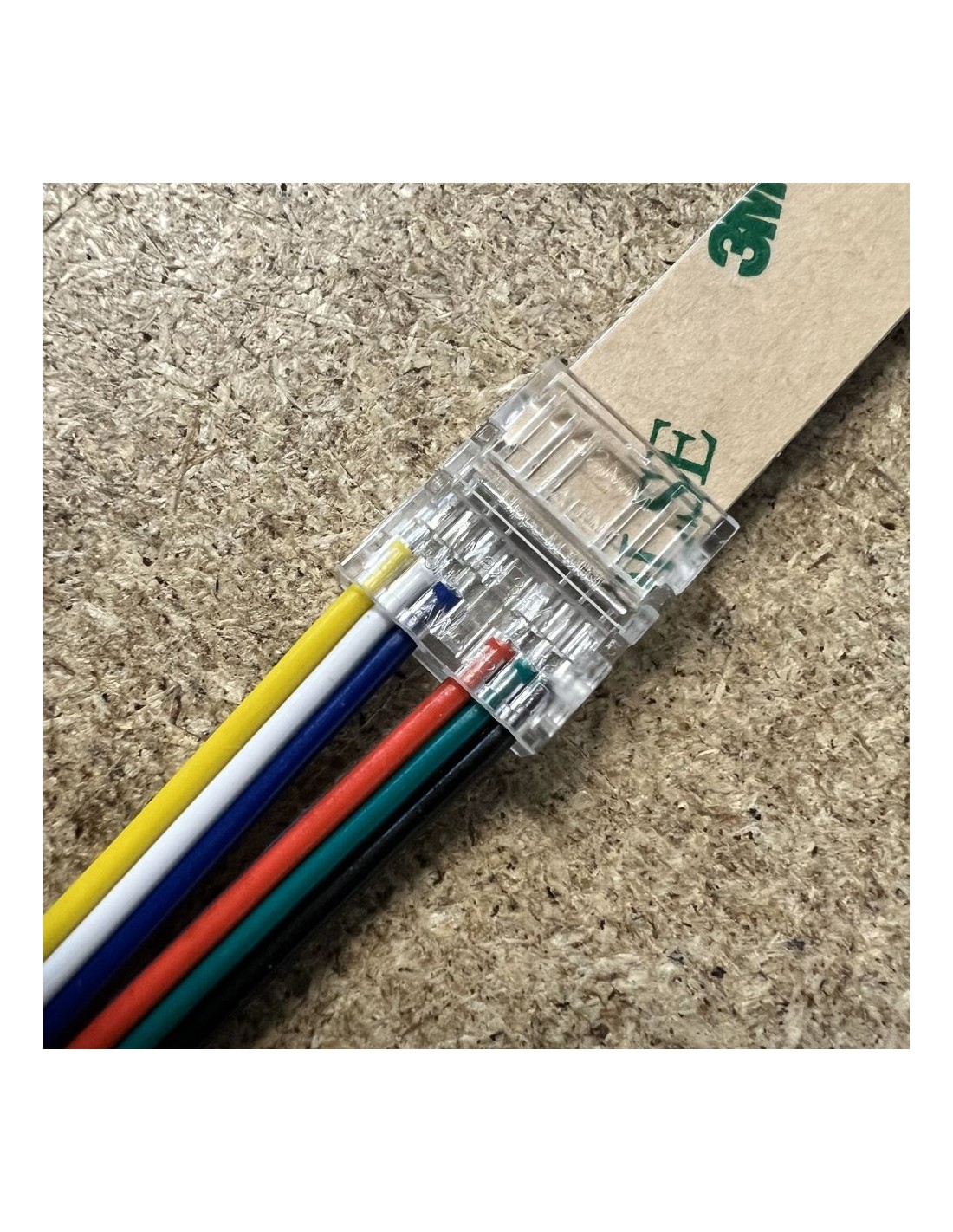

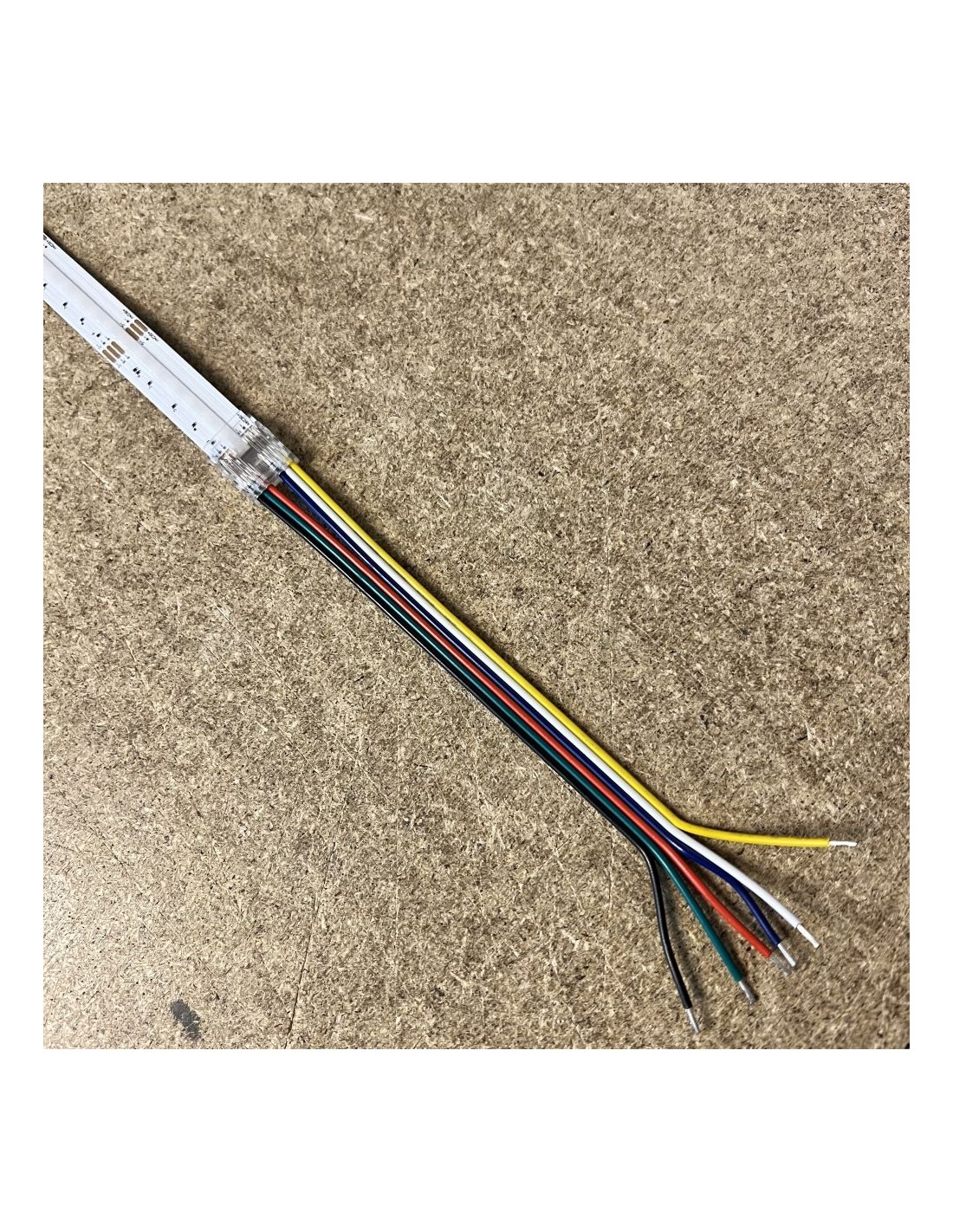

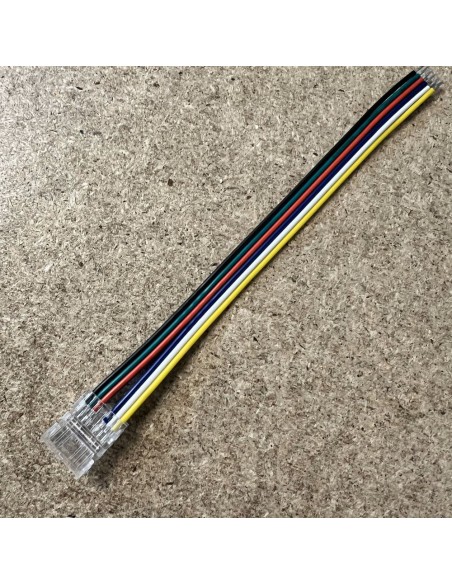

Kabelkonfiguration: Ausgestattet mit 22 AWG flachen Bandkabeln in der Farbfolge Schwarz, Grün, Rot, Blau, Weiß und Gelb. Wichtig: Die Kabelfarben können von den Standardkonfigurationen der LED-Streifen abweichen. Bitte überprüfen und passen Sie die Kabelfarben entsprechend den auf Ihrem LED-Streifen gedruckten Spezifikationen an.
Stromkapazität: Jeder Pin kann bis zu 3,5A handhaben. Um optimale Sicherheit und Leistung zu gewährleisten, laden Sie die Pins nicht bis zu ihrer maximalen Kapazität.
Betriebsspannung: Kompatibel mit Systemen, die zwischen 3V und 24V DC betrieben werden.
Installationsanweisungen:
Streifeneinsatz: Führen Sie den LED-Streifen gerade in den Verbinder ein, um ein Biegen zu vermeiden. Drücken Sie den Streifen so weit wie möglich hinein, ohne zu zwingen.

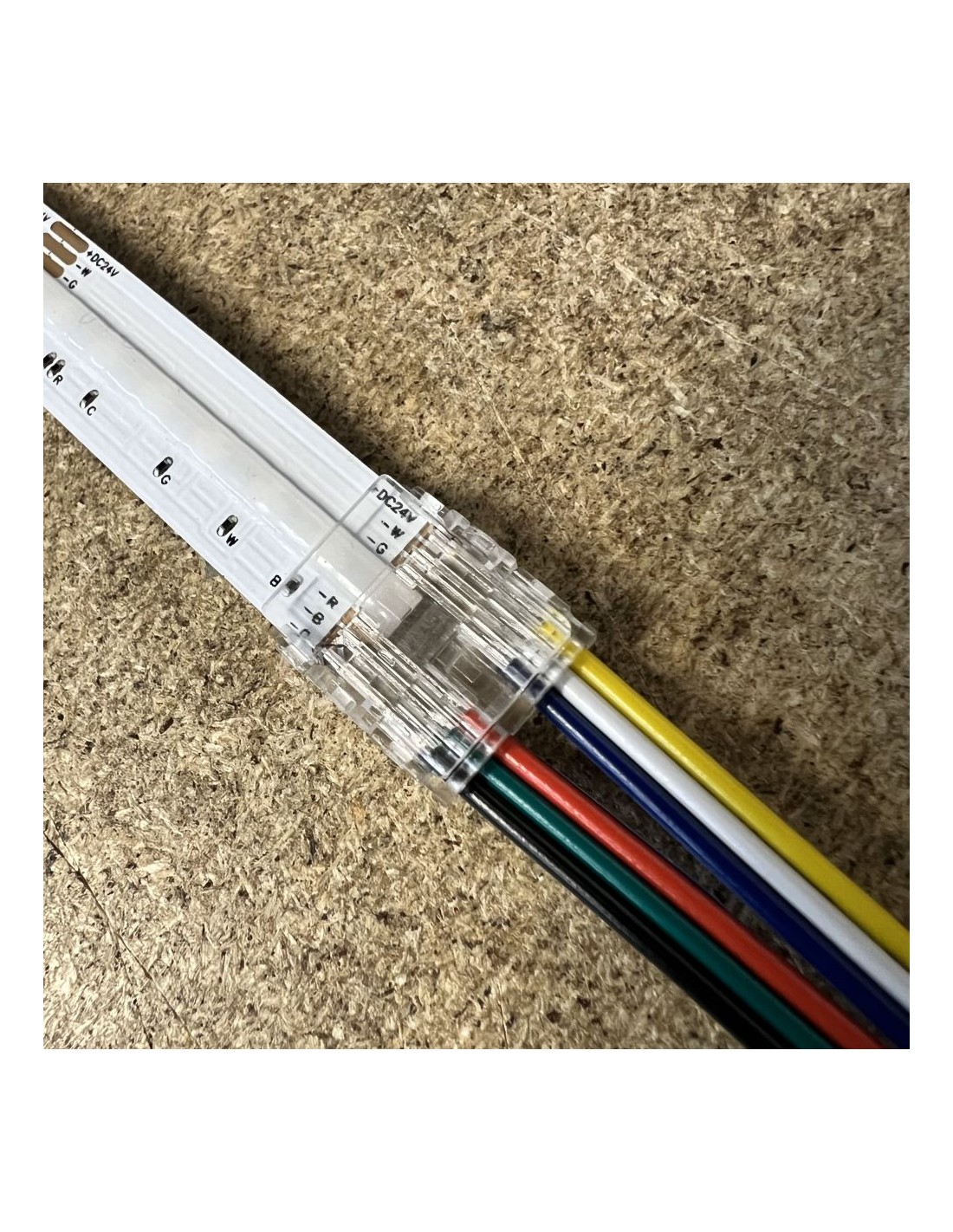

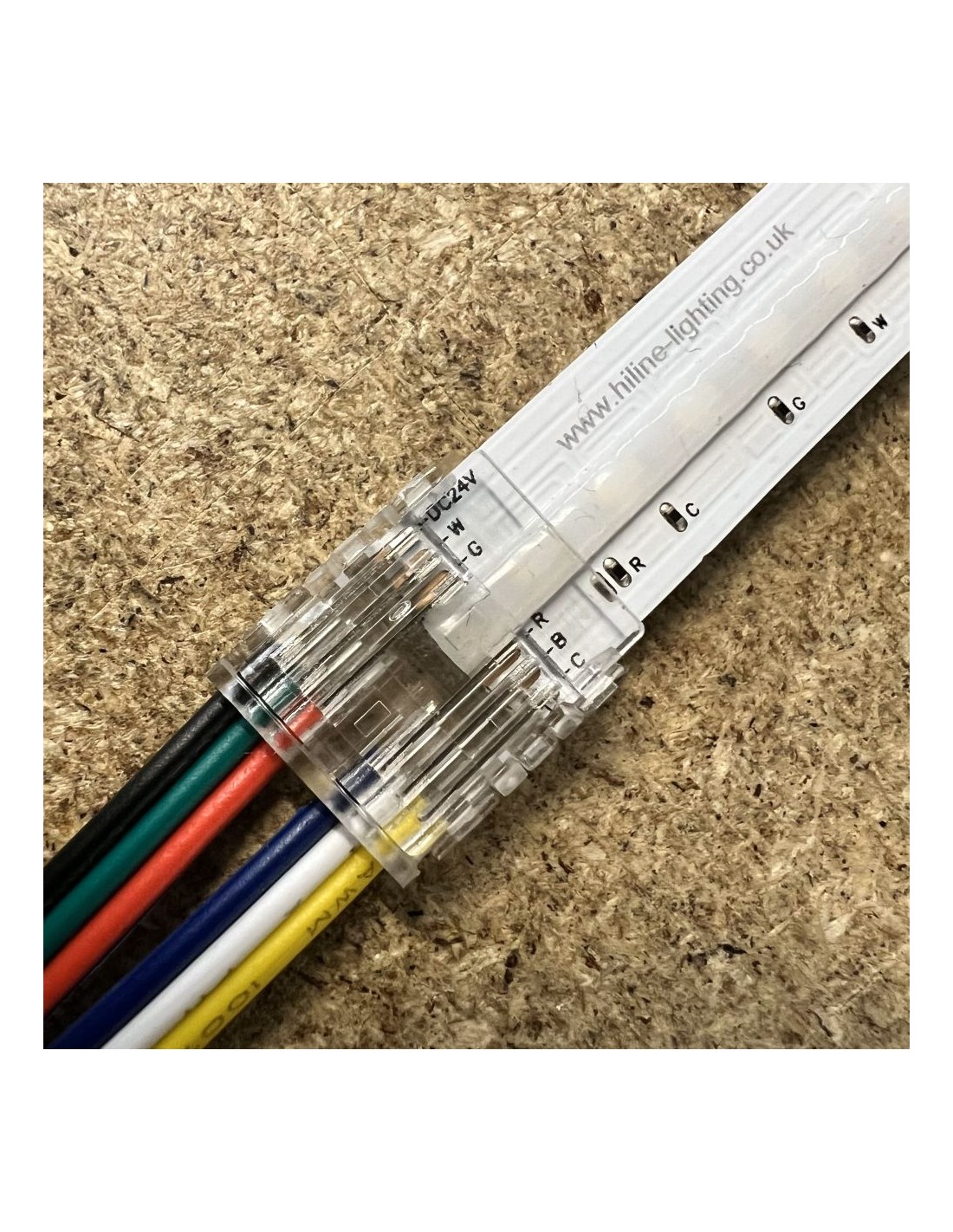

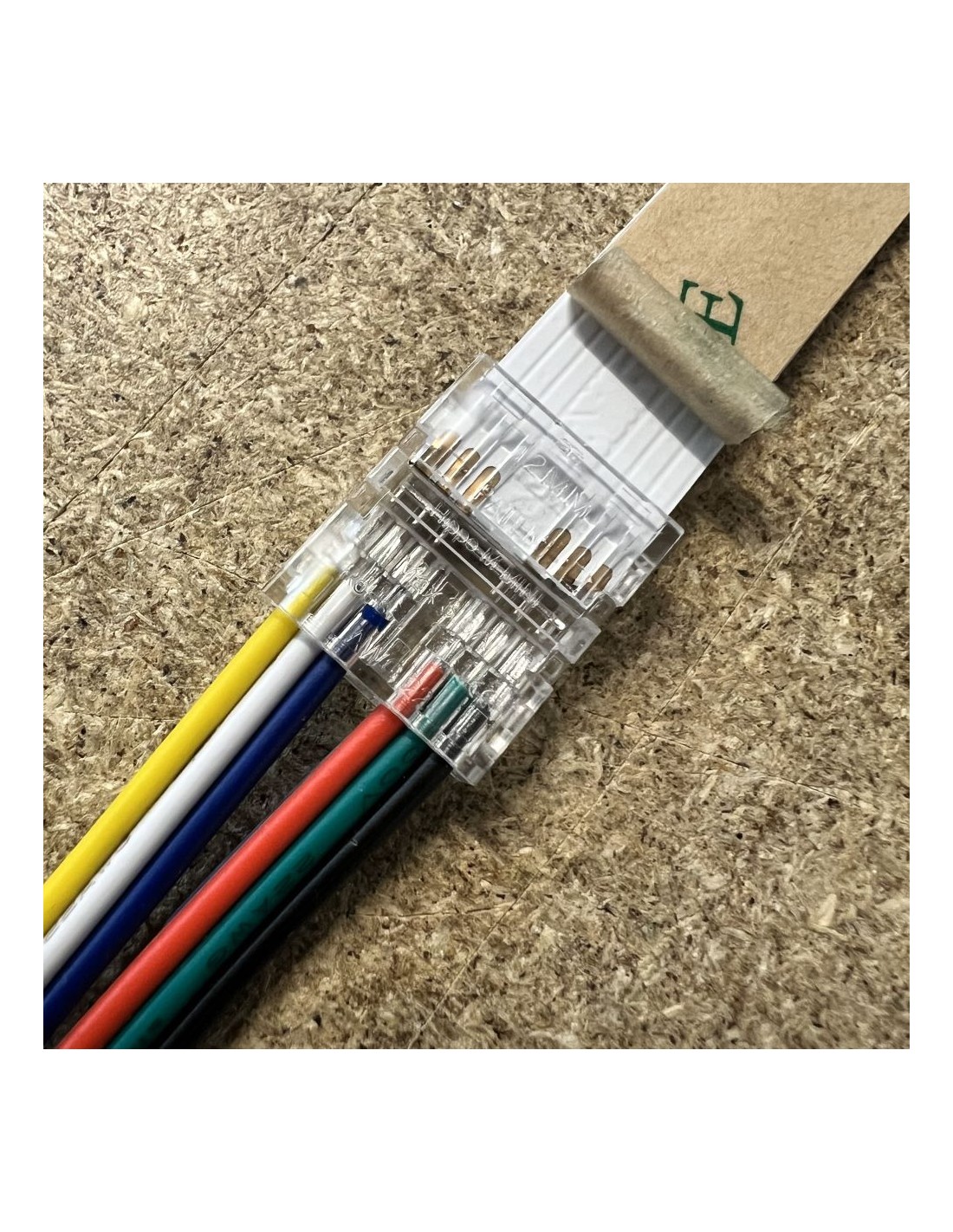

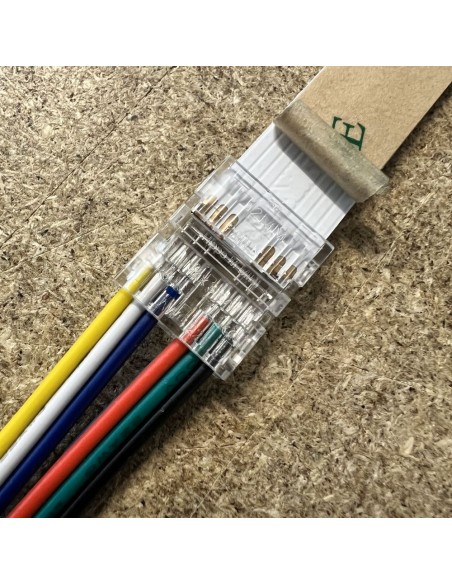

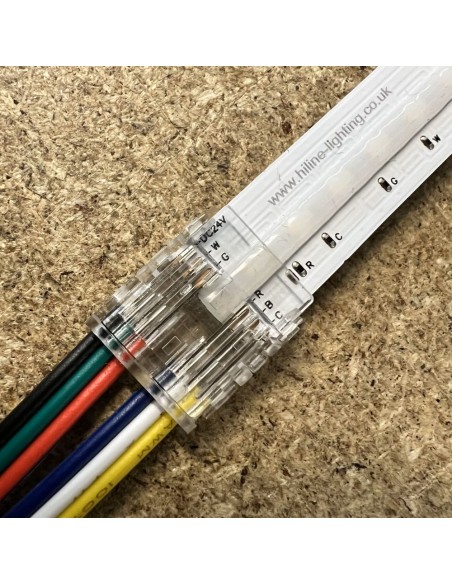

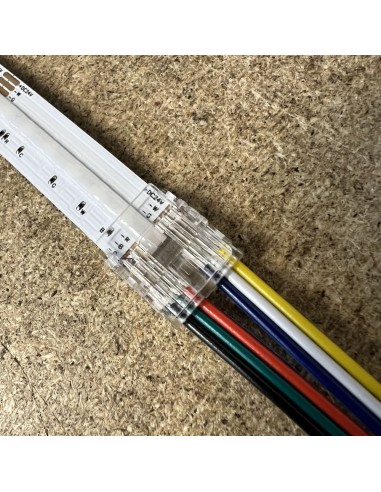

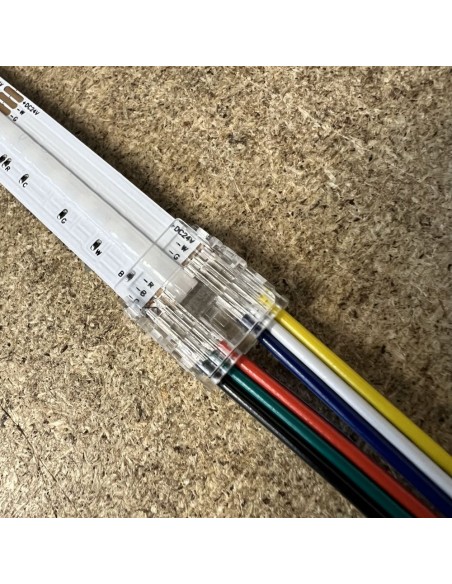

Sicherung des Streifens: Schließen Sie die Clips, um den Streifen zu fixieren. Konsultieren Sie die Produktfotos für eine visuelle Anleitung zur korrekten Einführtiefe.
Wichtiger Hinweis zur Verwendung: Der COB RGB+Tunable White 12mm LED Strip zu Strip Verbinder kann einen maximalen Strom von 3,5A pro Kontakt übertragen. Aufgrund des gemeinsamen Anodenkontakts ist der Gesamtstrom durch den Verbinder jedoch auf 3,5A begrenzt. Dies bedeutet, dass bei 24V die maximale Last 84 Watt beträgt. Zum Beispiel kann bei einem 16W/m COB RGB+Tunable White LED-Streifen der Verbinder maximal 5 Meter LED-Streifen verbinden. Dieser Verbinder sollte am Ende eines 5m-Streifens verwendet werden, um einen weiteren 5m-Streifen zu verbinden, kann jedoch nicht am Anfang eines 10m-Streifens verwendet werden, um die verbleibenden 9m zu verbinden.
Vorsicht bei der Installation:
Beim Einsatz dieser Verbinder für COB- oder SMD-Streifen kann unsachgemäße Handhabung den LED-Streifen beschädigen. Es ist entscheidend, den Verbinder im Voraus zu testen, um sich mit seiner Verwendung vertraut zu machen. Stellen Sie sicher, dass das Kupfer des Schnittpunkts des zu verwendenden Abschnitts korrekt mit der Klemmklemme ausgerichtet ist. Ein zu tiefes oder zu flaches Einführen des Verbinders kann einen Kurzschluss einiger Farben des Streifens verursachen. Die richtige Einführtiefe ist entscheidend, um eine Beschädigung des LED-Streifens zu vermeiden. Übung und Tests helfen, die richtige Technik zu erreichen.
Kompatibilität:
Entwickelt für: Verwendung mit 12mm breiten RGB plus weiß einstellbaren COB LED-Streifen.
Markenkompatibilität: Garantiert passend für Hi-Line Produkte. Kann auch mit anderen Marken funktionieren, obwohl die Kompatibilität nicht garantiert ist.
Kaufinformationen:
Rückgaberichtlinie: Bitte beachten Sie, dass Verbinder nicht zurückgegeben werden können. Überprüfen Sie unsere Allgemeinen Geschäftsbedingungen, bevor Sie einen Kauf tätigen, um zu bestätigen, dass diese Komponente Ihren Anforderungen entspricht.
