LED-Streifen-zu-Draht Schraubfixierverbinder, 2 Pins für 10mm COB & SMD
Verbinden Sie 10mm COB & SMD LED-Streifen sicher mit 2-adrigem Draht mit diesem Schraubfixierverbinder. Geeignet für flexible und starre Streifen, unterstützt nicht-wasserdichte (IP20) und modifizierte wasserdichte Streifen. Kompatibel mit 16-22 AWG Drähten, DC 3V-24V, max. 6A
Benutzeranpassung

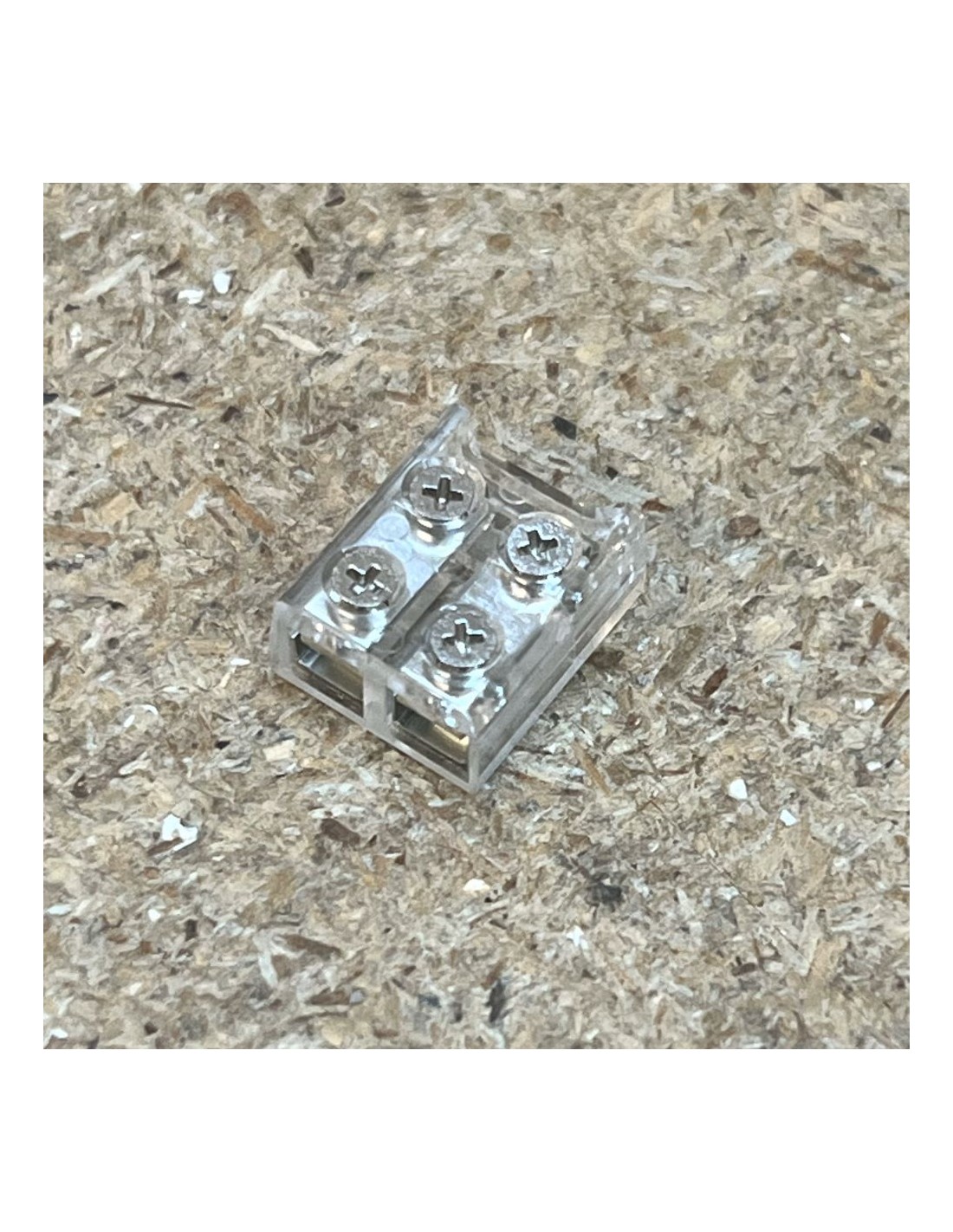

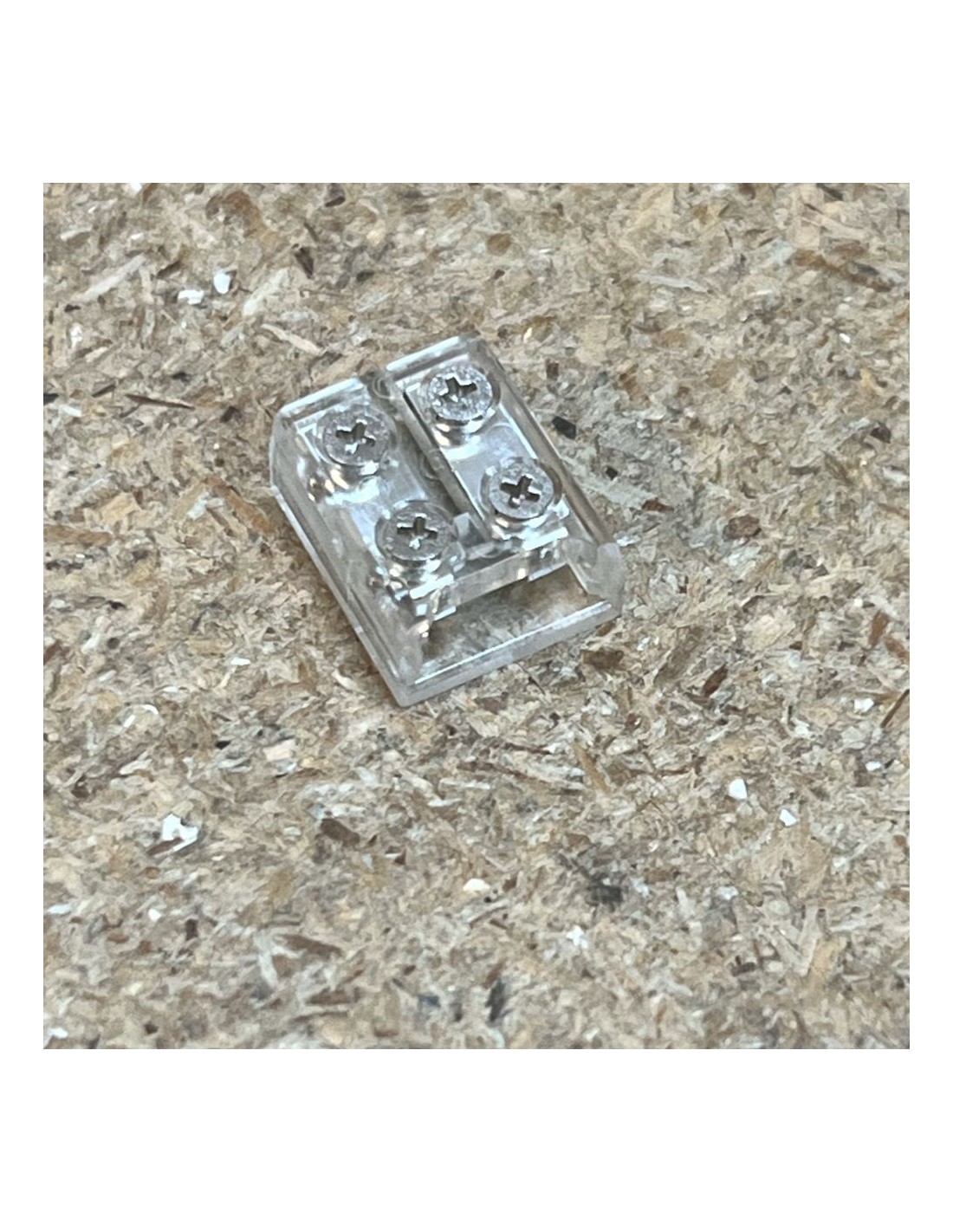

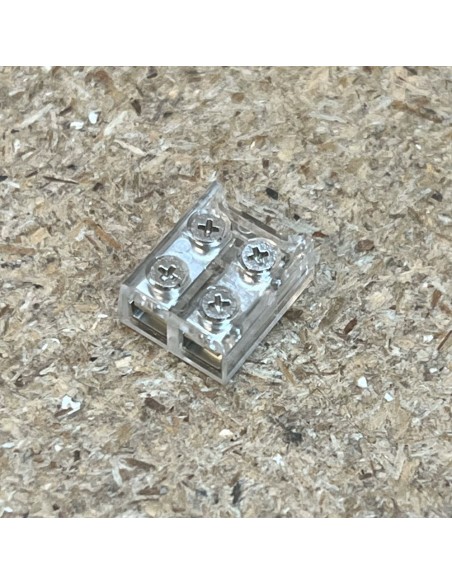

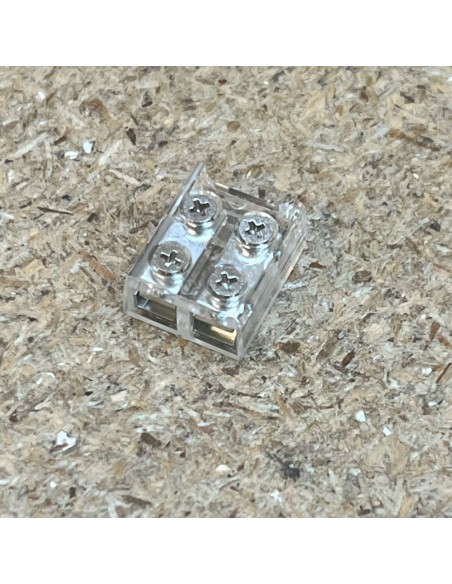

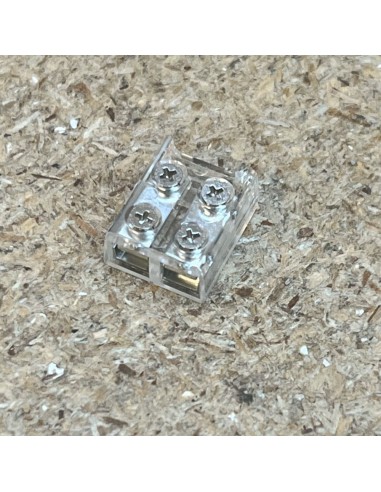

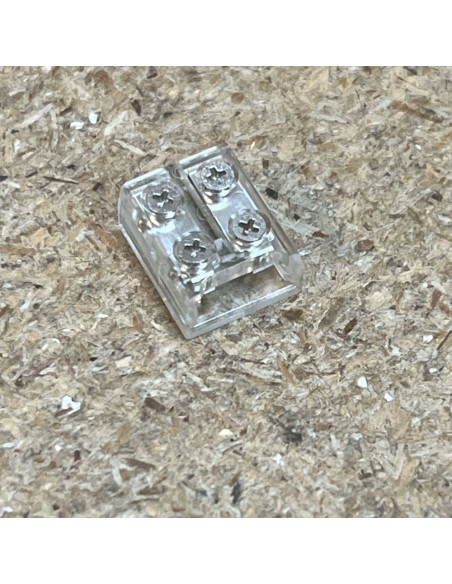

Produktbeschreibung: LED-Streifen-zu-Draht Schraubfixierverbinder, 2 Pins für 10mm COB & SMD
Der Schraubfixierverbinder 2 Pins wurde speziell für Hi-Line Lighting LED-Streifen entwickelt, sowohl für SMD- als auch für COB-Typen, mit einer Breite von 10mm. Dieser Streifen-zu-Draht-Verbinder bietet eine zuverlässige und sichere Lösung zum Verbinden von LED-Streifen mit Drähten und ist ideal für verschiedene Beleuchtungsprojekte.
Der Verbinder ist perfekt kompatibel mit Hi-Line Lighting 10mm breiten LED-Streifen und kann mit 10mm LED-Streifen anderer Marken verwendet werden, obwohl wir die Kompatibilität nicht garantieren oder Rücksendungen für diese akzeptieren. Eine Seite verfügt über traditionelle Schraubklemmen zum Anschluss eines 2-adrigen Drahts (nicht enthalten), was eine sichere und stabile Verbindung gewährleistet. Die andere Seite ermöglicht das einfache Einführen des LED-Streifens, der mit zwei Schrauben festgehalten wird.
Geeignet für flexible und starre LED-Streifen bietet dieser Verbinder große Flexibilität in verschiedenen Installationsszenarien. Er ist für nicht wasserdichte (IP00/20) Streifen ausgelegt, kann jedoch auch mit wasserdichten Streifen verwendet werden, indem die Beschichtung vor dem Verbinden vorsichtig entfernt und nach dem Verbinden wieder ordnungsgemäß aufgetragen wird, um die gewünschte IP-Schutzklasse beizubehalten.
Verwenden Sie zwei Verbinder mit einem Draht dazwischen, um zwei LED-Streifen zu verbinden. Dies ist ideal, um Ecken zu bilden, Richtungen zu ändern oder für LED-Streifeninstallationen in Schränken. Der Verbinder unterstützt 2-adrige Drähte in den Größen 16 bis 22 AWG oder 0,25 bis 0,8 mm². Der Verbinder misst 13,3 x 11,5 x 6,4mm und passt somit leicht in verschiedene Installationsräume. Er unterstützt DC 3V bis 24V mit einem maximalen Strom von 6A (abhängig vom Draht).
Spezifikationen: Fixierungsmethode: Schraubfixierung Material: Polycarbonat, Kupfer Anzahl der Pins: 2 Pins Geeignete PCB-Typen: Flexible / Starre 10mm, IP20 COB & Hochdichte Spannungsbereich: DC 3V bis 24V Maximaler Strom: 6A (abhängig vom Draht) Unterstützte Drahtgrößen: 16 bis 22 AWG / 0,25 bis 0,8 mm² Abmessungen: 13,3 x 11,5 x 6,4mm Breite: 10mm Anschlusstyp: Schraubklemme für 2-adrigen Draht, Schraubklemme für LED-Streifen
Installationsanleitung:
- Drahtverbindung: Lösen Sie die Schraubklemmen und führen Sie den 2-adrigen Draht (nicht enthalten) ein. Ziehen Sie die Schrauben fest, um den Draht zu sichern.
- LED-Streifen-Verbindung: Führen Sie den 10mm breiten LED-Streifen in den vorgesehenen Schlitz ein. Ziehen Sie die Schrauben fest, um den Streifen zu sichern.
Wichtiger Hinweis: Rücksendungen für Verbinder werden aufgrund unserer Geschäftsbedingungen nicht akzeptiert. Stellen Sie sicher, dass alle Installationen von qualifizierten Fachleuten gemäß den geltenden Vorschriften durchgeführt werden.
Verbessern Sie Ihr Beleuchtungssetup mit unserem zuverlässigen und einfach zu verwendenden Schraubfixierverbinder 2 Pins für Streifen-zu-Draht-Verbindungen, das perfekte Zubehör für Hi-Line Lighting 10mm LED-Streifen, kompatibel mit sowohl COB- als auch SMD-Typen.
